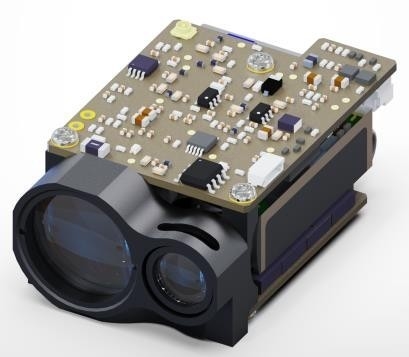

1 - 10 Hz 人目安全レーザー距離測定モジュール RL2000
主要 な 特質
ブランド名:
Navioptics
モデル番号:
RL2000
最低注文数量:
1
納期:
15の仕事日
支払い条件:
T/T
標準梱包:
カートン箱
製品概要
1Product概観 RL 2000の人間の目の安全レーザー及ぶモジュールはクラス1の人間の目の安全プロダクトである。プロダクトは二次開発のために便利の上部コンピュータ テスト ソフトウェア、命令セットおよび通信プロトコルを提供している間≥3,000mの最大射程との単一の脈拍の範囲の測定、UART （TTL_3.3V）の電気インターフェイスとである。プロダクトに小型、軽量、安定した性能、影響が大きい抵抗および完全な局在化の特徴がある。 2Performance変数 S/N 項目名前 性能の索引 1 人間の目の安全レベル Class1/1M 2 レーザーの波長 1535±5 nm 3 レーザーの...
製品カスタム属性
ハイライト
1〜10 Hzレーザー距離測定モジュール
,人目安全レーザー距離測定
人間の目の安全レベル:
クラス1/1M
レーザー波長:
1535±5nm
レーザーの発散の角度:
~0.6ミリラジアン
受信開口:
Φ16.5mm
受信視野:
~4.9ミリラジアン/0.3°
最大測定範囲:
≥3000 m;車まで ≥2500 m;ヒトへ ≥1500 m; UAV ≥600 m まで;1)
最小測定範囲:
15メートル
距離測定精度:
±1m
測定頻度:
1～10Hz
距離解析:
≤20メートル
製品説明
1Product概観
RL 2000の人間の目の安全レーザー及ぶモジュールはクラス1の人間の目の安全プロダクトである。プロダクトは二次開発のために便利の上部コンピュータ テスト ソフトウェア、命令セットおよび通信プロトコルを提供している間≥3,000mの最大射程との単一の脈拍の範囲の測定、UART （TTL_3.3V）の電気インターフェイスとである。プロダクトに小型、軽量、安定した性能、影響が大きい抵抗および完全な局在化の特徴がある。
2Performance変数
| S/N | 項目名前 | 性能の索引 |
| 1 | 人間の目の安全レベル | Class1/1M |
| 2 | レーザーの波長 | 1535±5 nm |
| 3 | レーザーの発散の角度 | ~0.6 mrad |
| 4 | 受け入れ開き | Φ16.5 mm |
| 5 | 視野の受け入れ | ~4.9 mrad/0.3° |
| 6 | 最高の測定範囲 | ≥3000 m;車≥2500 mに;人間≥1500 mに;UAV ≥600 mに;1） |
| 7 | 最低の測定の範囲 | 15のm |
| 8 | 間隔の測定の正確さ | ±1 m |
| 9 | 測定の頻度 | 1~10のHz |
| 10 | 間隔の決断 | ≤20 m |
| 11 | 角決断 | ≤1ミル |
| 12 | 疑似測定率 | ≥ 98% |
| 13 | 誤報率 | ≤ 1% |
| 14 | Multi-target検出 | 3 （ターゲットの最大数） |
| 15 | データ インターフェイス | UART （V） TTL_3.3 |
| 16 | 電源電圧 | DC 4.5~16 V |
| 17 | 予備発電の消費 | ≤1 MW |
| 18 | ピーク期の電力の消費 | ≤7 W @12 V |
| 19 | 重量 | 32±1 g |
| 20 | 次元（L×W×H） | 48×30.5×21 mm |
| 21 | 実用温度 | -40 | +70 ℃ |
| 22 | 保管温度 | -55 | +75 ℃ |
| 23 | 影響 | 1 200 gの1人の氏 |
| 24 | 振動 | 5つから50から5つのHzの1オクターブ/分、2.5 g |
| 25 | 温度の衝撃 | +70 ℃、- 50 ℃ |
| 26 | 国有化率 | 国民の生産 |
| 27 | 信頼性 | MTBFの≥ 1 500 h |
| 28 | 機能 | 最初そして最後のターゲット/multi-target及ぶ/間隔の選択のパス/外的なPSU制御/レーザー蓄積の時間 |
| 29 | 応答時間 | ≤ 950氏。 |
注:1）モデル ターゲット サイズ:2.3×2.3 m;人間そっくりのターゲット サイズ:1.7×0.5 m;UAVターゲット サイズ:0.3×0.2 m;反射力30%の可視性の≥ 8つのKm。
