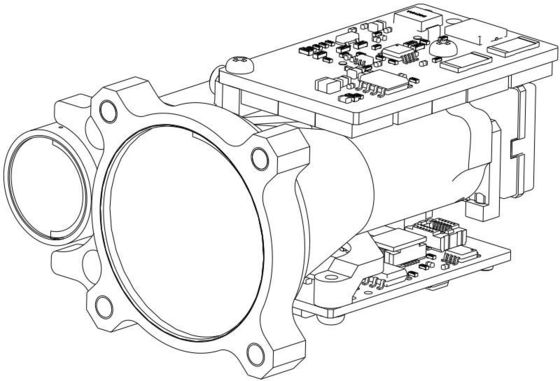

人間の目の安全レーザーの間隔の測定モジュールRL4000
主要 な 特質
ブランド名:
Navioptics
モデル番号:
RL4000
最低注文数量:
1 PC
納期:
15の仕事日
支払い条件:
T/T
標準梱包:
カートン箱
製品概要
1 製品概要 RL4000の人目安全範囲モジュールは,人目安全のための1/1Mクラスの製品です. 製品は単パルス範囲を採用し,最大範囲は≥5.6Kmです. UART電気インターフェースを持っています.そして上部コンピュータのテストソフトウェアを提供しています, コマンドセットと通信プロトコルは,ユーザーが二次開発を行うのに便利です. 軽量,小サイズ,安定した性能で,製品は手持ちで使用できます.車両に搭載された光電子装置とポッド. 1 製品の性能パラメータ S/N 商品名 業績指数 0 製品モデル LR4000 1 人目安全性/レベル クラス1/1M 2 レーザー波長 1535±5nm 3 受信...
製品カスタム属性
ハイライト
人目安全レーザー距離測定
,RL4000
,レーザー距離測定モジュール
人間の目の安全性/レベル:
クラス1/1M
レーザー波長:
1535±5nm
受信開口:
Φ25mm
放出口:
Φ12mm
受信視野:
4.21ミリラジアン
線束の偏差角:
0.3±0.05ミリラジアン
最高の測定の範囲:
無人航空機 ≥1700
最小測定範囲:
50メートル
製品説明
1 製品概要
RL4000の人目安全範囲モジュールは,人目安全のための1/1Mクラスの製品です. 製品は単パルス範囲を採用し,最大範囲は≥5.6Kmです. UART電気インターフェースを持っています.そして上部コンピュータのテストソフトウェアを提供しています, コマンドセットと通信プロトコルは,ユーザーが二次開発を行うのに便利です. 軽量,小サイズ,安定した性能で,製品は手持ちで使用できます.車両に搭載された光電子装置とポッド.
1 製品の性能パラメータ
| S/N | 商品名 | 業績指数 | |
| 0 | 製品モデル | LR4000 | |
| 1 | 人目安全性/レベル | クラス1/1M | |
| 2 | レーザー波長 | 1535±5nm | |
| 3 | 受信アパルチャー | Φ25 mm | |
| 4 | 放出アパルチャー | Φ12mm | |
| 5 | 受信視野 | 4.21 mrad | |
| 6 | 線束の差角 | 0.3±0.05mrad | |
|
7 |
最大測定範囲 |
大きな目標 | ≥56001) について |
| 車両 | ≥48001) について | ||
| 人間 | ≥32001) について | ||
| 無人機 | ≥17001) について | ||
| 8 | 最小測定範囲 | 50m | |
| 9 | 測定頻度 | 1~10 Hz | |
| 10 | 距離測定精度 | ±1m | |
| 11 | 距離解像度 | ≤30m | |
| 12 | 準測定率 | ≥98 |
|
| 13 | 誤警報率 | ≤1 |
|
| 14 | 複数の標的を検出した数 | 3 (最大数) | |
| 15 | 電気インターフェース | A1257WR-S-6P | |
| 16 | 電源電圧 | DC 4.5V16V | |
| 17 | 待機電源消費量 | ≤1mW | |
| 18 | 平均電力消費量 | ≤4W |
| 19 | ピーク電力消費量 | ≤14 W @ 12 V |
| 20 | 体重 | ≤75g |
| 21 | 尺寸 (L×W×H) | 65×48×32mm |
| 22 | 作業温度 | -40°C+65°C |
| 23 | 保存温度 | -55°C+75°C |
| 24 | 振動 | 一般的な低限の完全性振動試験 (GJB150.16A-2009図C.17) |
| 25 | ショック | 75g/6ms |
| 26 | 範囲論理 | 最初の目標と最後の目標,多目的の距離,距離選択パス |
| 27 | データインターフェース | UART |
| 28 | 電気隔離 | PSUの地面,通信地面,構造地面の隔離 |
| 29 | 国有化率 | 国内生産 |
| 30 | 信頼性 | MTBF ≥ 1500h |
| 31 | 光学軸の安定性 | ≤0.05mrad |
| 32 | 光軸と装置基地の非垂直度 | ≤0.5mrad |
ノートだ
1) についてモデル標的サイズは2.3m×2.3m,人間型標的サイズは0.5m×1.7m,UAV型標的サイズは0.2m×0.3m,反射力30;視力 ≥12km.
