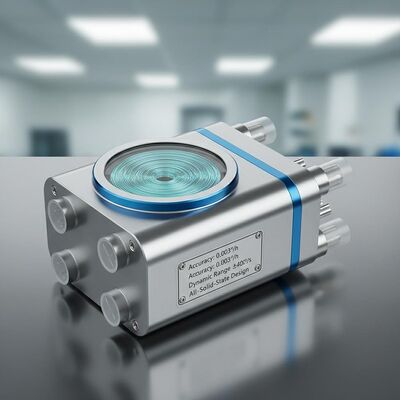

精密ナビゲーショングレード 光ファイバージロスコップ 0.003°/h 正確度, ±400°/s ダイナミックレンジ,全固体設計
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDFG98T
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月30セット
納期:
15日
標準梱包:
カートンボックス
製品概要
TDFG98T ナビゲーション グレードの FOG は、航空宇宙/防衛用途向けに高精度 (0.003°/h 精度)、±400°/s 範囲、堅牢な設計を提供します。オールデジタル出力、高速起動、MIL-HDBK-217F の信頼性 (MTBF > 100k 時間) を備えています。
製品カスタム属性
ハイライト
ナビゲーショングレードの光ファイバージロスコップ
,精密ナビゲーション ファイバージロスコップ
ダイナミックレンジ:
±400°/秒以上
実行中のバイアス:
<1°/h
精度100秒:
0.005°/h~0.003°/h
ARW ((アングルランダムウォーキング:
<0.0008°/√hr,1σ
振動スクリーニング:
20~2000Hz、6.06g
帯域幅:
>200Hz
重さ:
≤1200g
寸法:
60mm×60mm×28mm
製品説明

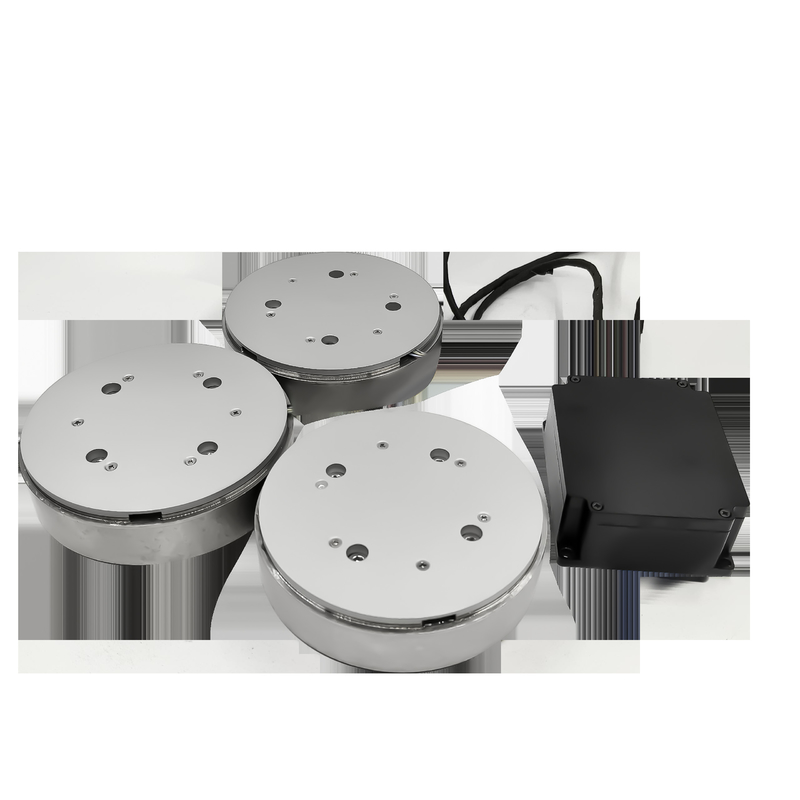

ナビゲーショングレード TDFG98T 光ファイバージロスコップ
TDFG98T光ファイバージロスコップは,光学サグナック効果を利用した角速度センサーとして機能する.その高度な全デジタル・閉鎖ループ制御アーキテクチャは,シリアル通信インターフェースを通じて,キャリアの角速度データのリアルタイム送信を可能にします慣性ナビゲーションシステムでは,三つの直角単軸高精度FOGまたは単一の統合三軸FOG構成がコアセンサーコンポーネントとして機能します.慣性空間に対する3つの相互垂直軸に沿って動くプラットフォームの角速度パラメータを検出する.
申請
操縦兵器,航空機,車両,船舶,潜水艦,軌道検出,中高級産業用機器の慣性ナビゲーション機器および姿勢参照機器に適しています..
主要 な 特徴
- 高い信頼性と長寿命
- 低騒音,低電力消費,コスト効率
- デジタル出力により簡単に統合できる 非常に短い起動時間
- 動く部品のない完全固体設計
- 高精度で優れた安定性と柔軟な設計オプション
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| 動的範囲 | ≥±400°/s |
| 実行中のバイアス | <1°/h |
| 精度 (100秒) | 00.005°/h ~ 0.003°/h |
| 角式ランダムウォーク (1σ) | <0.0008°/√hr |
| 振動スクリーニング | 20~2000Hz 6.06g |
| 帯域幅 | >200Hz |
| 時を入れよう | 10s |
| 出力信号形式 | RS-422 |
| 出力信号更新率 | 500Hz ~ 4000Hz |
| 出力信号のボード率 | 230400bps ~ 921600bps |
| 動作温度 | -40°C ~ +70°C |
| 貯蔵温度 | -55°C ~ +85°C |
| 電源 | 5V |
| コネクタ (9ピン) | J30JZ/XN9TJCAL01 |
| 電力消費量 | ≤4.5W |
| MTBF (MIL-HDBK-217-F による) | >100,000時間 |
| 体重 | ≤1200g |
| サイズ | Φ98mm*26mm 60mm*60mm*28mm |
