低電力消費 高精度 小型 TDF42IMU0 光ファイバー慣性測定装置
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDF42IMU0
原産地:
中国
認定:
CCS
最低注文数量:
1セット
支払い条件:
L/C、T/T
標準梱包:
カートンボックス
製品概要
低電力消費 TDF42IMU0 光ファイバー慣性ユニット 高精度の光ファイバー慣性装置は コンパクトな設計,軽量な構造,低消費電力2軸モジュレーションの構成,無人機,トルペド兵器,および動的角度および線形運動の測定を必要とする陸上/空中兵器システムに最適です. 主要 な 特徴 サイズが小さく軽量な設計 高精度で低電力消費 キャリアの角運動と線形運動の動的測定 様々な無人機や武器プラットフォームに適しています 性能仕様 構成要素 パラメータ 仕様 注記 ギロスコープ バイアス安定性ゼロ (100s) 0.05°/h バイアス安定性ゼロ (10s) 0.1°/h 変動温度ゼロバイアス安定性 0.5...
製品カスタム属性
ハイライト
低電源の光ファイバーIMU
,高精度慣性測定装置
,TDF42IMU0 光ファイバーIMU
ゼロバイアス安定性（100S）:
0.05°/h
ゼロバイアス安定性（10S）:
0.1°/h
可変温度ゼロバイアス安定性:
0.5°/h
完全な温度スケール係数:
≤200ppm
ランダムウォーキング係数:
0.01°/√h
入力範囲:
400°/s
製品説明

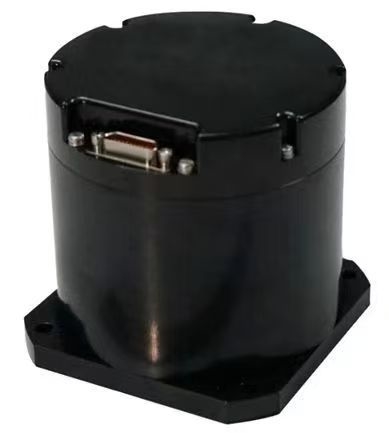

低電力消費 TDF42IMU0 光ファイバー慣性ユニット
高精度の光ファイバー慣性装置は コンパクトな設計,軽量な構造,低消費電力2軸モジュレーションの構成,無人機,トルペド兵器,および動的角度および線形運動の測定を必要とする陸上/空中兵器システムに最適です.
主要 な 特徴
- サイズが小さく軽量な設計
- 高精度で低電力消費
- キャリアの角運動と線形運動の動的測定
- 様々な無人機や武器プラットフォームに適しています
性能仕様
| 構成要素 | パラメータ | 仕様 | 注記 |
|---|---|---|---|
| ギロスコープ | バイアス安定性ゼロ (100s) | 0.05°/h | |
| バイアス安定性ゼロ (10s) | 0.1°/h | ||
| 変動温度ゼロバイアス安定性 | 0.5°/h | ||
| 全温度スケール因数 | ≤200ppm | ||
| ランダムウォーキング係数 | 0.01°/√h | ||
| 入力範囲 | 400°/s | ||
| アクセロメーター | 偏差 月間総合誤差 | 50μg | |
| 偏差ゼロの温度感度 | 50μg/°C | ||
| スケールファクター 月間総合エラー | 50ppm | ||
| スケールファクター温度感度 | 50ppm/°C | ||
| 入力範囲 | ±20g | ||
| 機械全体の特性 | |||
| 環境問題 | 動作温度 | -40°C~60°C | |
| 保存温度 | -45°C〜70°C | ||
| 電源 | 18V36V (DC) | ||
| 安定した電力消費 | ≤12W | 起動時の電力消費 ≤ 25W | |
電気インターフェース
| ピン | 接続性 | シグナル名 | 信号の特徴 |
|---|---|---|---|
| 1,2 | 外部電源 | PCS電源が正 | 24V |
| 3,4 | PCS 電力供給地 | パワーグラウンド | |
| 5 | 200Hz信号出力 | IMU_TX1+ | IMU出力データは正 |
| 6 | IMU_TX1- | IMU出力データ | |
| 9 | シンクロニゼーション信号 | IMU_RX1+ | IMU同期信号が正 |
| 10 | IMU_RX1- | IMU同期信号が消える |
構造 の 外見 と 寸法
