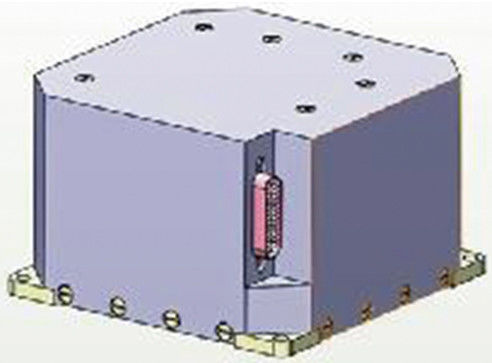

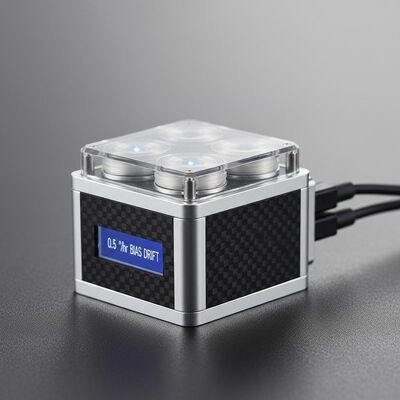

高精度3軸光ファイバジャイロスコープ、バイアスドリフト0.5°/hr、コンパクト設計
主要 な 特質
ブランド名:
THUNDSEA
モデル番号:
F3X50B
原産地:
中国
認定:
CCS
製品概要
0.5°/時のバイアスドリフト、±500°/秒の範囲、≤0.1°/√hのランダムウォークを備えた高精度の3軸光ファイバージャイロスコープ。コンパクトな設計 (Φ79.5mm)、堅牢な構造、RS422 インターフェースにより、要求の厳しいアプリケーションでの正確な慣性測定を実現します。
製品カスタム属性
ハイライト
三軸の光学ジャイロ スコープ
,機械電子ジャイロ スコープ
,ソリッド ステート デジタル ジャイロ スコープ
引き出し管:
双眼鏡
製品説明
F3X50B 三軸光ファイバージロスコップ
高精度3軸の光ファイバージロスコップ. 時速0.5°の偏差漂流で,精密な慣性測定アプリケーション.
作業原理
この慣性角速センサーは,サグナック効果原理に基づいて動作し,センサーの敏感軸の周りのキャリア角速動きを測定します.システムは,閉ループ検出回路を持つ角速感知ユニットとして光ファイバーコイルを使用.
2つの反発するレーザービームは,回転によって相位変化を経験し,角速度を測定可能な干渉パターンに変換するために干渉測定によって測定されます..サグナック効果強度は光ファイバーコイルの回転数によって強化される.
製品構成
- オプティカル部品:光源,カップラー,Yモジュレーター,ファイバーコイル,検出器
- 電路部品:プロセッサボード,光源ボード,前増幅器
- 構造部品:ボディ,カバー,マウントハードウェア
物理仕様
サイズ:Φ ((79.5 ± 0.1) mm * (79.5 ± 0.1) mm * (49.8 ± 0.1) mm
マウントサイズ:73.0 ± 0.1) mm * (73.0 ± 0.1) mm
体重:500g ± 30g
性能仕様
| パラメータ | 仕様 | コメント |
|---|---|---|
| 範囲 (°/s) | ±500 | |
| 尺度因子 非線形性 (ppm) | ≤50 | 固定温度 |
| スケールファクター重複性 (ppm) | ≤100 | 固定温度 |
| 起動時間 (時間) | ≤2 | |
| 待機時間 (時間) | ≤30 | |
| バイアス・ドリフト (10s,1σ,°/h) | ≤0.5 | 固定温度 |
| バイアス・ドリフトの繰り返し性 (1σ,°/h) | ≤0.5 | |
| バイアス・ドリフト (10s,1σ,°/h) | ≤1 | 全温度 |
| ランダムウォーク (°/√h) | ≤0.1 | |
| 入力シャフトの誤差アライナメント角度 (′) | ≤20 | 全温度範囲 |
| 制限値 (°/h) | ≤0.5 | |
| 決議 | ≤0.5 | |
| 偏差磁気感度 (°/h/GS) | <0.5 | |
| 帯域幅 (Hz) | ≥200 | 設計保証 |
| 出力遅延時間 (μs) | ≤1000 |
電気仕様
電源:+5V ±5%
リップル (RMS):≤50mV
電流:>3.00A (起動) >1.00A (動作)
電力消費量:< 5W (室温で動作する), < 8W (フルテンプレート), ≤ 10W (起動)
メカニカルインターフェース
4つのM3スクリューを安装側で安装します
電気接続インターフェース
モデルJ30J-25ZKP3 コンネクタ ストップ:
| シリアル番号 | シグナル | 連絡先番号 | 機能 |
|---|---|---|---|
| 1 | +5V | 1,2 | ギロスコップの電源 |
| 2 | GND | 3,15 | 地面 |
| 3 | TX+ | 10,22 | RS422 TX |
| 4 | ティックス | 11,23 | RS422 TX |
| 5 | TR+ | 12,24 | RS422 RX |
| 6 | TR- | 13,25 | RS422 RX |
