0.002°/hrバイアスドリフトと±300°/s角速度を備えた高精度単軸光ファイバージャイロスコープ
主要 な 特質
ブランド名:
THUNDSEA
モデル番号:
F120HC
原産地:
チンタオ
認定:
CCS
最低注文数量:
1セット
供給能力:
1ヶ月あたりの30セット
納期:
15日
支払い条件:
LC、T/T
標準梱包:
カートン箱
製品概要
0.002°/hr という超低バイアスドリフト、±300°/s の範囲、および -40℃ ～ 65℃ にわたる優れた安定性を備えた高精度単軸 FOG。最小0.0005°/√hのランダムウォークと堅牢な振動/衝撃耐性を備え、高精度の慣性測定を実現します。
製品カスタム属性
ハイライト
0.002 °/hrは軸線のジャイロ スコープを選抜します
,慣性のartiのジャイロ スコープ
,角率の機械ジャイロコンパス
角速度測定範囲（°/s）:
±300
スケールファクター 固定温度での非直線性 (ppm):
≤10
室温でのスケーリング係数の非対称性 (ppm):
≤1
固定温度でのスケールファクター再現性 (ppm):
≤5
－40℃から60℃までの全温度範囲でのスケールファクター再現性 (ppm):
≤15
一定温度でのバイアスドリフト (10s、1σ、°/h):
≤0.002
固定温度でのバイアスドリフト再現性 (1σ、°/h):
≤0.03
－40℃～60℃の全温度範囲におけるバイアスドリフト再現性（1σ,°/h）:
≤0.05
－40℃～60℃の全温度範囲におけるバイアスドリフト（100秒、1σ、°/h）:
≤0.005
ランダムウォーク (°/√h):
≤0.0005
ランダム振動 (°/h):
≤0.1
衝撃(°/h):
≤0.1
分解能:
≤0.5
振動前後のゼロ偏差変化（°/h）:
≤0.01
ゼロバイアス感度 (°/h/GS):
<0.5
保管温度:
－50℃ ～70℃
動作温度:
－40℃～65℃
製品説明

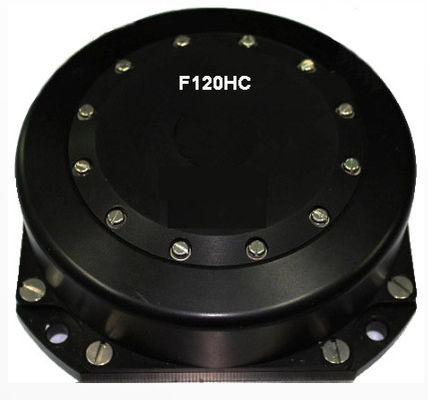

F120HC 高精度単軸光ファイバージロスコップ
モデル F120HC 高精度単軸光ファイバージロスコップ 0.002°/hrバイアス・ドリフト
製品紹介
作業原理と機能
この製品は,サグナック効果原理に基づく慣性角速センサーで,センサーの敏感軸の周りのキャリアの角速動きを測定するように設計されています.ユニットは,閉ループ検出回路を持つ角速感知ユニットとして光ファイバーコイルを使用.
レーザーから2つのビームが同じ繊維に反対方向に注入される.サグナック効果により,回転に反するビームは少し短い経路遅延を経験する.結果となる相位変化をインターフェロメトリで測定する.角速度を測定可能な干渉パターンシフトに変換する.
ビーム分割光学では レーザーダイオードから光が 2つの波に分けられ 多回転光ファイバーコイルを通って 時計時計の向きと 時計時計の反対方向に伝わりますサグナック効果強度は,閉じた光路の有効領域に依存するコイル回転数によって強化されます.
この慣性センサーには光学システム,電源,データ処理回路があり,3軸の角度インクリメント情報を供給する.
構成
• 光学部品:光源,コップラー,Yモジュレーター,ファイバーコイル,検出器
•回路構成要素:プロセッサボード,光源ボード,前増幅器
• 構造部品:ボディ,カバーなど
寸法 と 設置
輪郭サイズ: (120 ± 0.1) mm * (120 ± 0.1) mm * (38 ± 0.5) mm
設置寸法: (94 ± 0.1mm) * (94 ± 0.1mm)
体重
≤ 900g
性能パラメータ
| インデックス名 | インデックス要件 | コメント |
|---|---|---|
| 測定した角速の範囲 (°/s) | ±300 | |
| スケール因子 固定温度 (ppm) の非線形性 | ≤10 | |
| 室温におけるスケーリングファクターの不対称性 (ppm) | ≤1 | |
| スケール因子 固定温度 (ppm) での重複性 | ≤5 | |
| スケールファクタ 完全温度範囲−40°C~60°C (ppm) で繰り返される | ≤15 | |
| バイアス 固定温度での漂流 (10s,1σ,°/h) | ≤0.002 | |
| 偏差漂流 固定温度での繰り返し性 (1σ,°/h) | ≤0.03 | |
| バイアス・ドリフト 完全温度範囲−40°C~60°C (1σ,°/h) で繰り返される | ≤0.05 | 固定点恒温試験 |
| 偏差 完全温度範囲で -40°Cから60°C (100s,1σ,°/h) | ≤0.005 | オフライン補償 |
| ランダムウォーク (°/√h) | ≤0.0005 | |
| 温める時間 (分) | 0 | |
| ランダム振動 (°/h) | ≤0.1 | 振動前と振動後のゼロ偏差の平均の差 |
| ショック (°/h) | ≤0.1 | 衝突前と後のゼロ偏差 |
| 解析能力 | ≤0.5 | |
| 振動前後零偏差変化 (°/h) | ≤0.01 | |
| 偏差感がゼロ (°/h/GS) | <0.5 | |
| 保存温度 | -50°C~70°C | |
| 動作温度 | -40°C ~65°C |
メカニカルと電気インターフェース
メカニカルインターフェース
設置面は,M6の固定螺栓を用いた外部設置のための固定面として使用されます.
電力 需要
外部の電源は2つのチャネルで供給されます.
● + (5V ± 0.25V),出力 > 7W
■ - (5V ± 0.25V),出力 > 4W
外部電力の波動: < 20mV
電気接続インターフェース
| ZJA12-01tソケットピン番号 | 物理 的 な 意味 | 注記 |
|---|---|---|
| 1 | +5V | |
| 2 | GDN | |
| 3 | -5V | |
| 9 | R+ | |
| 10 | R - | |
| 11 | T+ | |
| 12 | T - |
