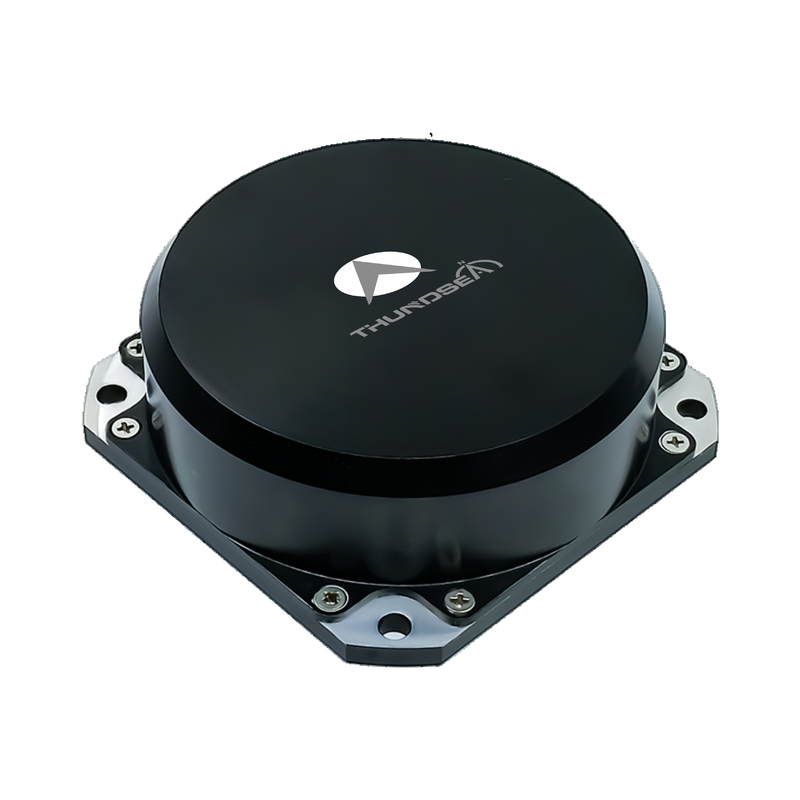

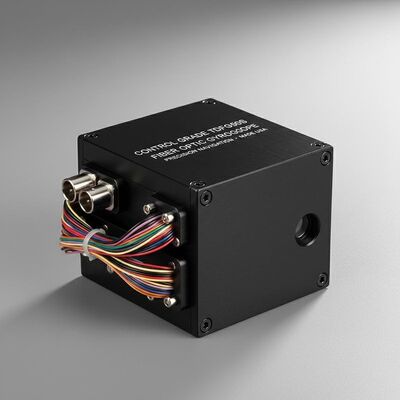

制御グレード TDFG50S 高性能 コンパクト光ファイバージロスコップ 精密ナビゲーション
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDFG50S
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月30セット
納期:
15日
標準梱包:
カートンボックス
製品概要
コントロールグレード TDFG50S FOG: ±400°/s 範囲、<2°/h バイアス安定性、0.03°/√hr ARW を備えた高性能光ファイバージャイロスコープ。コンパクトな 50mm 設計、オールソリッドステート構造、MIL-HDBK-217F の信頼性 (>150k 時間 MTBF)。ミサイル誘導、安定化、産業用制御システムに最適です。
製品カスタム属性
ハイライト
制御グレードの光ファイバージロスコップ
,高性能光ファイバージロスコップ
ダイナミックレンジ:
±400°/秒以上
実行中のバイアス:
<2°/h
精度 10秒:
0.5°/h~0.2°/h
ARW ((アングルランダムウォーキング:
<0.03°/√hr,1σ
振動スクリーニング:
20~2000Hz、6.06g
帯域幅:
>200Hz
重さ:
≤160g
寸法:
50mm×50mm×30mm
製品説明
制御グレード TDFG50S 光ファイバージロスコップ
TDFG50S光ファイバージロスコップは,高度な全デジタル閉ループ検出技術を活用した高性能角速度センサーです.この制御グレードの機器は,シリアルインターフェース経由で4kHzを超える速度でリアルタイム角速度データを提供します..
製品概要
光学サグナック効果に基づいて,この光ファイバージロスコップシリーズには単軸,二軸,三軸の構成が含まれています.多軸型は,光源とソルバー回路技術を共有し,複数の正交軸の角速度を同期的に検出する.
申請
導撃兵器,姿勢制御プラットフォーム,魚雷,戦術ミサイル,精密な運動センサーを必要とする中級から高級の工業機器の安定化および制御システムに最適.
主要 な 特徴
- 小規模な足跡と軽量な構造でコンパクトな設計
- 信頼性の向上のために動く部品のない全固体構造
- コンピュータのシームレスな統合のためのデジタル出力による即時オン機能
- 低騒音で最小限の電力消費
- 費用対効果の高いソリューションで 運用寿命が長くなります
テクニカル仕様
| 性能パラメータ | 仕様 |
|---|---|
| 動的範囲 | ≥±400°/s |
| 実行中のバイアス | <2°/h |
| 精度 (10秒) | 0.5°/h ~ 0.2°/h |
| 角式ランダムウォーク (ARW) | <0.03°/√hr, 1σ |
| 振動スクリーニング | 20~2000Hz 6.06g |
| 帯域幅 | >200Hz |
| 時を入れよう | 10s |
| 出力信号形式 | RS-422 |
| 出力信号更新率 | 500Hz ~ 4000Hz |
| 出力信号のボード率 | 115200bps ~ 921600bps |
| 動作温度 | -40°C ~ +70°C |
| 貯蔵温度 | -55°C ~ +85°C |
| 電源 | 5V |
| コネクタ | J30J-15TJL |
| 電力消費量 | ≤3W |
| MTBF (MIL-HDBK-217-F) | >15万時間 |
| 体重 | ≤160g |
| サイズ | 50mm * 50mm * 30mm |
