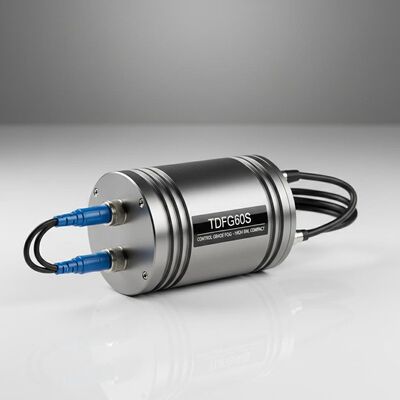

制御グレード TDFG60S 高帯域幅とコンパクトなデザインの光ファイバージロスコップ
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDFG60S
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月30セット
納期:
15日
標準梱包:
カートンボックス
製品概要
>200Hzの帯域幅、±400°/秒の範囲、<1°/hのバイアス安定性を備えたコントロールグレードのFOG。誘導兵器、安定化、産業制御用のコンパクト、軽量、オールソリッドステート設計。
製品カスタム属性
ハイライト
高帯域幅光ファイバージロスコップ
,制御グレードの光ファイバージロスコップ
ダイナミックレンジ:
±400°/秒以上
実行中のバイアス:
<1°/h
精度 10秒:
0.2°/h~0.05°/h
ARW ((アングルランダムウォーキング:
<0.01°/√hr,1σ
振動スクリーニング:
20~2000Hz、6.06g
帯域幅:
>200Hz
重さ:
≤200g
寸法:
60mm×60mm×28.5mm
製品説明
コントロールグレード TDFG60S 光ファイバージロスコップ 高帯域幅
製品概要
TDFG60S光ファイバージロスコップは,高性能全デジタル閉ループ技術で光学サグナック効果を利用した高度な角速度センサーです.4kHzを超える周波数でシリアル通信を通じてリアルタイム角速度データを提供します単軸,二軸,三軸の配置で利用可能複数の軸のバージョンで,光源と信号処理回路を共有し,直角軸を同時に測定する.
申請
導撃兵器,姿勢制御システム,戦術ミサイル,魚雷,そして精密な動きセンサーを必要とする中級から高級の工業機器の安定化および制御機器に最適です.
主要 な 特徴
- 小さく軽量でコンパクトなデザイン
- コンピュータ統合のためのデジタル出力を持つ即時オン機能
- 低騒音,低電力消費,コスト効率の良い運用
- 動く部品のない完全固体設計
- 高い信頼性と長寿
テクニカル仕様
| 性能パラメータ | 仕様 |
|---|---|
| 動的範囲 | ≥±400°/s |
| 実行中のバイアス | <1°/h |
| 精度 (10秒) | 0.2°/h ~ 0.05°/h |
| 角式ランダムウォーク (ARW) | <0.01°/√hr, 1σ |
| 振動スクリーニング | 20~2000Hz 6.06g |
| 帯域幅 | >200Hz |
| 時を入れよう | 10s |
| 出力信号形式 | RS-422 |
| 出力信号更新率 | 500Hz ~ 4000Hz |
| 出力信号のボード率 | 115200bps ~ 921600bps |
| 動作温度 | -40°C ~ +70°C |
| 貯蔵温度 | -55°C ~ +85°C |
| 電源 | 5V |
| コネクタ | J30J-15TJL |
| 電力消費量 | ≤3W |
| MTBF (MIL-HDBK-217-F) | >15万時間 |
| 体重 | ≤200g |
| サイズ | 60mm*60mm*28.5mm |
