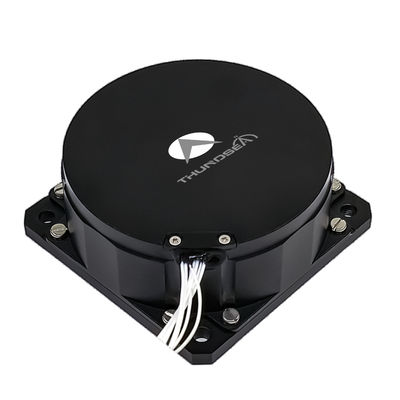

制御グレード TDFG70S 精密ナビゲーションのためのコンパクト高精度光ファイバージロスコップ (FOG)
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDFG70S
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月30セット
納期:
15日
標準梱包:
カートンボックス
製品概要
制御グレード TDFG70S 光ファイバージロスコップ コンパクト 製品概要 TDFG70S光ファイバージロスコップは,光学システムにおけるサグナック効果で動作する高度な角速度センサー装置である.高度な全デジタル閉ループ制御システム,高速シリアルインターフェースで移動するプラットフォームの角速度をリアルタイムで測定し,サンプル採取速度は4kHzを超える. コンフィギュレーションと機能 この製品ラインは,単軸,二軸,三軸の構成で利用可能で,包括的な動的運動分析のための多軸同期が可能になります.双軸と三軸のバリエーションは,共有された光学部品と電子処理ユニットを搭載した統合設計により,同時正交軸検...
製品カスタム属性
ハイライト
密集した繊維光学のジャイロ スコープ
,制御グレードの光ファイバージロスコップ
ダイナミックレンジ:
±400°/秒以上
実行中のバイアス:
<1°/h
精度 10秒:
0.05°/h~0.03°/h
ARW ((アングルランダムウォーキング:
<0.005°/√hr,1σ
振動スクリーニング:
20~2000Hz、6.06g
帯域幅:
>200Hz
重さ:
≤300g
寸法:
70mm×70mm×30mm
製品説明
制御グレード TDFG70S 光ファイバージロスコップ コンパクト
製品概要
TDFG70S光ファイバージロスコップは,光学システムにおけるサグナック効果で動作する高度な角速度センサー装置である.高度な全デジタル閉ループ制御システム,高速シリアルインターフェースで移動するプラットフォームの角速度をリアルタイムで測定し,サンプル採取速度は4kHzを超える.
コンフィギュレーションと機能
この製品ラインは,単軸,二軸,三軸の構成で利用可能で,包括的な動的運動分析のための多軸同期が可能になります.双軸と三軸のバリエーションは,共有された光学部品と電子処理ユニットを搭載した統合設計により,同時正交軸検出を実現するすべての軸で正確な測定一貫性を確保する.
申請
導撃兵器,戦術ミサイル,魚雷,姿勢制御システム,そして正確な動きセンサーを必要とする中級から高級の工業機器のための安定化および制御機器に最適です.
主要 な 特徴
- 動く部品のない完全固体設計
- コンピュータの統合を容易にするデジタル出力による即時オン機能
- コンパクト な サイズ,軽量 な 構造,柔軟 な 設計 方法
- 低騒音,低電力消費,コスト効率の良い運用
- 高い信頼性と長寿
テクニカル仕様
| 性能パラメータ | 仕様 |
|---|---|
| 動的範囲 | ≥±400°/s |
| 実行中のバイアス | <1°/h |
| 精度 (10秒) | 0.05°/h ~ 0.03°/h |
| 角式ランダムウォーク (1σ) | <0.005°/√hr |
| 振動スクリーニング | 20~2000Hz 6.06g |
| 帯域幅 | >200Hz |
| 時を入れよう | 10s |
| 出力信号形式 | RS-422 |
| 出力信号更新率 | 500Hz ~ 4000Hz |
| 出力信号のボード率 | 115200bps ~ 921600bps |
| 動作温度 | -40°C ~ +70°C |
| 貯蔵温度 | -55°C ~ +85°C |
| 電源 | 5V |
| コネクタ | J30J-15TJL |
| 電力消費量 | ≤3W |
| MTBF (MIL-HDBK-217-F による) | >15万時間 |
| 体重 | ≤300g |
| サイズ | 70mm * 70mm * 30mm |
