振動スクリーニング 高帯域幅 コンパクト設計制御グレード 光ファイバージロスコップ TDFG60D
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDFG60D
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月30セット
納期:
15日
標準梱包:
カートンボックス
製品概要
振動スクリーニング制御グレード 光ファイバージロスコップ TDFG60D 制御グレード TDFG60D 光ファイバージロスコップ 紹介 光ファイバージロスコープは,高性能全デジタル閉ループ検出技術を活用した光学サグナック効果に基づく角速度センサーである.シリアルポートを通してリアルタイムで4KHz以上のキャリア角速度情報を出力しますこの製品シリーズには,単軸,二軸,三軸の構成が含まれます.2軸と3軸のモデルで,光源と解消回路の共有技術によって,複数の正交軸の角速度情報を同期的に検出できる. 申請 この高度なセンサー技術は 導撃弾,魚雷ナビゲーションプラットフォーム,ミサイル導航構造の 精密安定...
製品カスタム属性
ハイライト
制御グレードの光ファイバージロスコップ
,振動スクリーニング 光ファイバージロスコップ
ダイナミックレンジ:
±400°/秒以上
実行中のバイアス:
<2°/h
精度 10秒:
1°/h~0.5°/h
ARW ((アングルランダムウォーキング:
<0.04°/√hr,1σ
振動スクリーニング:
20~2000Hz、6.06g
帯域幅:
>200Hz
重さ:
≤260g
寸法:
60mm×68mm×47mm
製品説明

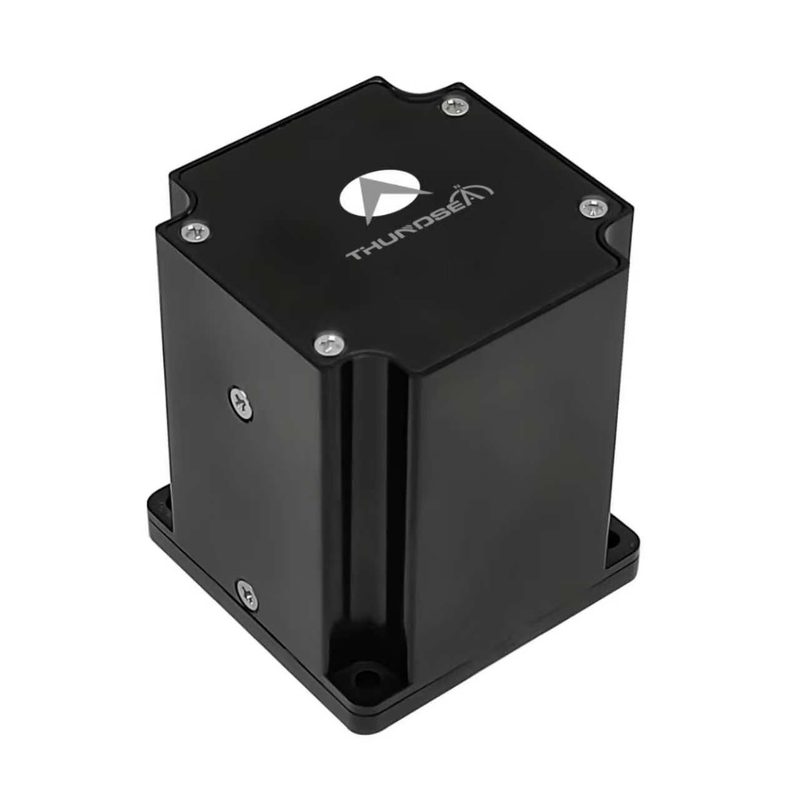

振動スクリーニング制御グレード 光ファイバージロスコップ TDFG60D
制御グレード TDFG60D 光ファイバージロスコップ
紹介
光ファイバージロスコープは,高性能全デジタル閉ループ検出技術を活用した光学サグナック効果に基づく角速度センサーである.シリアルポートを通してリアルタイムで4KHz以上のキャリア角速度情報を出力しますこの製品シリーズには,単軸,二軸,三軸の構成が含まれます.2軸と3軸のモデルで,光源と解消回路の共有技術によって,複数の正交軸の角速度情報を同期的に検出できる.
申請
この高度なセンサー技術は 導撃弾,魚雷ナビゲーションプラットフォーム,ミサイル導航構造の 精密安定化システム用に設計されています航空宇宙の姿勢制御メカニズムまた,工業自動化およびロボットシステムにおける高精度の運動測定要件にも対応しています.
主要 な 特徴
- 動く部品のない完全固体設計
- コンピュータの統合を容易にするデジタル出力による即時オン機能
- 低騒音,低電力消費,コスト効率の良い運用
- コンパクト な サイズ,軽量 な 構造,柔軟 な 設計 方法
- 高い信頼性と長寿
テクニカル仕様
| 性能パラメータ | 仕様 |
|---|---|
| 動的範囲 | ≥±400°/s |
| 実行中のバイアス | <2°/h |
| 精度 (10秒) | 1°/h~0.5°/h |
| 角式ランダムウォーク (ARW) | <0.04°/√hr, 1σ |
| 振動スクリーニング | 20~2000Hz 6.06g |
| 帯域幅 | >200Hz |
| 時を入れよう | 10s |
| 出力信号形式 | RS-422 |
| 出力信号更新率 | 500Hz~4000Hz |
| 出力信号のボード率 | 230400bps~921600bps |
| 動作温度 | -40°C ~ +70°C |
| 貯蔵温度 | -55°C ~ +85°C |
| 電源 | 5V |
| コネクタ | J30J-9ZKP |
| 電力消費量 | ≤5W |
| MTBF (MIL-HDBK-217-F による) | >120000時間 |
| 体重 | ≤260g |
| サイズ | 60mm*68mm*47mm |
