コントロールグレード TDFG70T 光ファイバージロスコップ ダイナミックレンジ ≥±400°/s 精度0.5°/h~0.2°/h 体重 ≤500g
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDFG70T
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月30セット
納期:
15日
標準梱包:
カートンボックス
製品概要
制御グレード TDFG70T 光ファイバージロスコップ TDFG70T光ファイバージロスコップは,完全にデジタルな閉ループアーキテクチャでサグナック光学効果を使用する高度な角速度センサーです.この高性能陀螺鏡は,連続通信を通じて4kHzを超えるサンプリング速度でリアルタイム角速度測定を可能にします. 製品構成 単軸,二軸,三軸の構成で利用可能.多軸ユニットは,正交軸の同時測定のために,共有された光源と信号処理回路を備えています.高ダイナミックなアプリケーションのための同期運動追跡を保証する. 申請 導撃兵器,姿勢制御プラットフォーム,魚雷,戦術ミサイル,精密な運動センサーを必要とする中級から高...
製品カスタム属性
ハイライト
制御グレードの光ファイバージロスコップ
,精度測定 光ファイバージロスコップ
ダイナミックレンジ:
±400°/秒以上
精度 10秒:
0.5°/h~0.2°/h
実行中のバイアス:
<1°/h
振動スクリーニング:
20~2000Hz、6.06g
ARW ((アングルランダムウォーキング:
<0.02°/√hr,1σ
帯域幅:
>200Hz
重さ:
≤500g
寸法:
70mm × 70mm × 53mm
製品説明

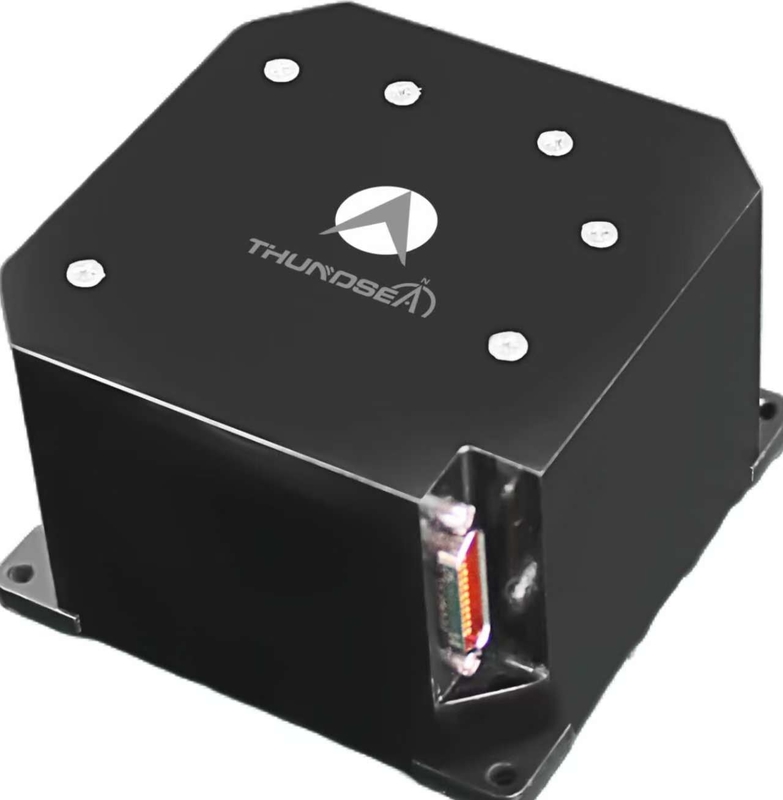

制御グレード TDFG70T 光ファイバージロスコップ
TDFG70T光ファイバージロスコップは,完全にデジタルな閉ループアーキテクチャでサグナック光学効果を使用する高度な角速度センサーです.この高性能陀螺鏡は,連続通信を通じて4kHzを超えるサンプリング速度でリアルタイム角速度測定を可能にします.
製品構成
単軸,二軸,三軸の構成で利用可能.多軸ユニットは,正交軸の同時測定のために,共有された光源と信号処理回路を備えています.高ダイナミックなアプリケーションのための同期運動追跡を保証する.
申請
導撃兵器,姿勢制御プラットフォーム,魚雷,戦術ミサイル,精密な運動センサーを必要とする中級から高級の工業機器の安定化および制御システムに最適.
主要 な 特徴
- 低騒音,低電力消費,コスト効率の良い運用
- コンピュータ統合のためのデジタル出力を持つ即時オン機能
- 信頼性の向上のために動く部品のない全固体設計
- コンパクト な サイズ,軽量 な 構造,柔軟 な 設計 方法
- 高い信頼性と長寿
テクニカル仕様
| 性能パラメータ | 仕様 |
|---|---|
| 動的範囲 | ≥±400°/s |
| 実行中のバイアス | <1°/h |
| 精度 (10秒) | 0.5°/h ~ 0.2°/h |
| 角式ランダムウォーク (ARW) | <0.02°/√hr, 1σ |
| 振動スクリーニング | 20~2000Hz 6.06g |
| 帯域幅 | >200Hz |
| 時を入れよう | 10s |
| 出力信号形式 | RS-422 |
| 出力信号更新率 | 500Hz~2000Hz |
| 出力信号のボード率 | 230400bps ~ 921600bps |
| 動作温度 | -40°C ~ +70°C |
| 貯蔵温度 | -55°C ~ +85°C |
| 電源 | 5V |
| コネクタ | J30J-9ZKP |
| 電力消費量 | ≤5W |
| MTBF (MIL-HDBK-217-F による) | >100,000時間 |
| 体重 | ≤500g |
| サイズ | 70mm * 70mm * 53mm |
