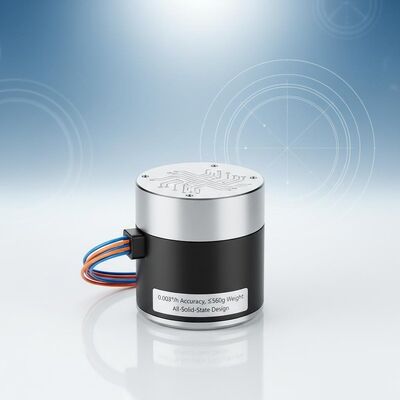

ナビゲーショングレードの光ファイバージロスコップ 0.003°/h精度,重量 ≤560g,全固体設計
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDFG98S
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月30セット
納期:
15日
標準梱包:
カートンボックス
製品概要
ナビゲーショングレードの TDFG98S FOG は、高い信頼性とともに優れた精度 (0.003°/h) を実現します。全ソリッドステート設計、30 秒の高速起動、および極端な環境 (-40℃ ～ +70℃) における堅牢なパフォーマンスが特徴です。航空宇宙、防衛、産業用途における高精度ナビゲーションに最適です。
製品カスタム属性
ハイライト
高精度な光ファイバージロ
,ナビゲーショングレードの光ファイバージロスコップ
,高精度 繊維 光学 ギロスコップ
ダイナミックレンジ:
±400°/秒以上
実行中のバイアス:
<1°/h
精度100秒:
0.01°/h~0.003°/h
ARW ((アングルランダムウォーキング:
<0.0015°/√hr,1σ
振動スクリーニング:
20~500Hz、5.3g
帯域幅:
>200Hz
重さ:
≤560g
寸法:
98mm×98mm×35mm
製品説明
ナビゲーショングレード TDFG98S 光ファイバージロスコップ
TDFG98S光ファイバージロスコップは 高精度な角速度センサーで 光学サグナック効果で動作します 高度な全デジタル閉ループ検出技術を使用しシリアル通信でリアルタイムの角速度データを提供しますこのナビゲーショングレードのFOGは慣性ナビゲーションシステムのコアセンシングユニットとして機能し,慣性空間に対する三つの直角方向で角速度を正確に測定することができます.
申請
慣性ナビゲーションと姿勢参照装置のための理想的な 複数のプラットフォーム, 誘導兵器,航空機,車両,船,潜水艦,軌道検出システムを含む中高級産業用.
主要 な 特徴
- 高精度で優れた安定性と柔軟な設計オプション
- 動く部品のない固体構造物
- デジタル出力によるシームレスな統合のための迅速な起動能力
- 低騒音で最小限の電力消費
- 高信頼性と長寿を伴うコスト効率の良いソリューション
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| 動的範囲 | ≥±400°/s |
| 実行中のバイアス | <1°/h |
| 精度 (100秒) | 0.01°/h ~ 0.003°/h |
| 角式ランダムウォーク (ARW) | <0.0015°/√hr, 1σ |
| 振動スクリーニング | 20~500Hz,5.3g |
| 帯域幅 | >200Hz |
| 時を入れよう | 30代 |
| 出力信号形式 | RS-422 |
| 出力信号更新率 | 500Hz ~ 4000Hz |
| 出力信号のボード率 | 115200bps ~ 921600bps |
| 動作温度 | -40°C ~ +70°C |
| 貯蔵温度 | -55°C ~ +85°C |
| 電源 | 5V |
| コネクタ (9ピン) | J30JZ/XN9TJCAL01 |
| 電力消費量 | ≤3W |
| MTBF (MIL-HDBK-217-F による) | >15万時間 |
| 体重 | ≤560g |
| サイズ | 98mm * 98mm * 35mm オーダーメイド |
組み込みの自己テスト:総合的な自己診断機能は,運用の信頼性とシステムの整合性を保証します.
