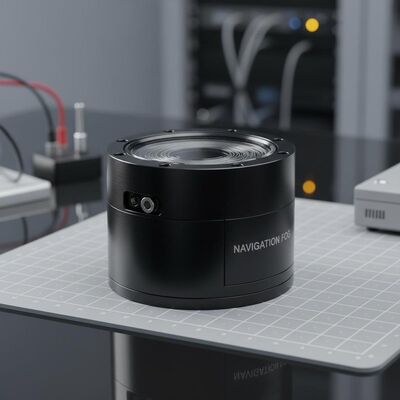

ナビゲーショングレード 高精度 コンパクトデザイン 慣性ナビゲーションシステム用の光ファイバージロスコップ
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDFG70S
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月30セット
納期:
15日
標準梱包:
カートンボックス
製品概要
ナビゲーション グレードの TDFG70S FOG は、高精度 (精度 0.01°/h)、コンパクトな設計 (70×70×32mm)、MIL-HDBK-217F の信頼性 (>150k 時間 MTBF) を備えた堅牢なパフォーマンスを提供します。航空宇宙、海洋、産業オートメーションに最適です。
製品カスタム属性
ハイライト
FOG 光ファイバージロスコップ
,ナビゲーショングレードの霧光ファイバージロスコップ
ダイナミックレンジ:
±400°/秒以上
実行中のバイアス:
<1°/h
精度100秒:
00.03°/h~0.01°/h
ARW ((アングルランダムウォーキング:
<0.005°/√hr,1σ
振動スクリーニング:
20~2000Hz、6.06g
帯域幅:
>200Hz
重さ:
≤300g
寸法:
70mm×70mm×32mm
製品説明

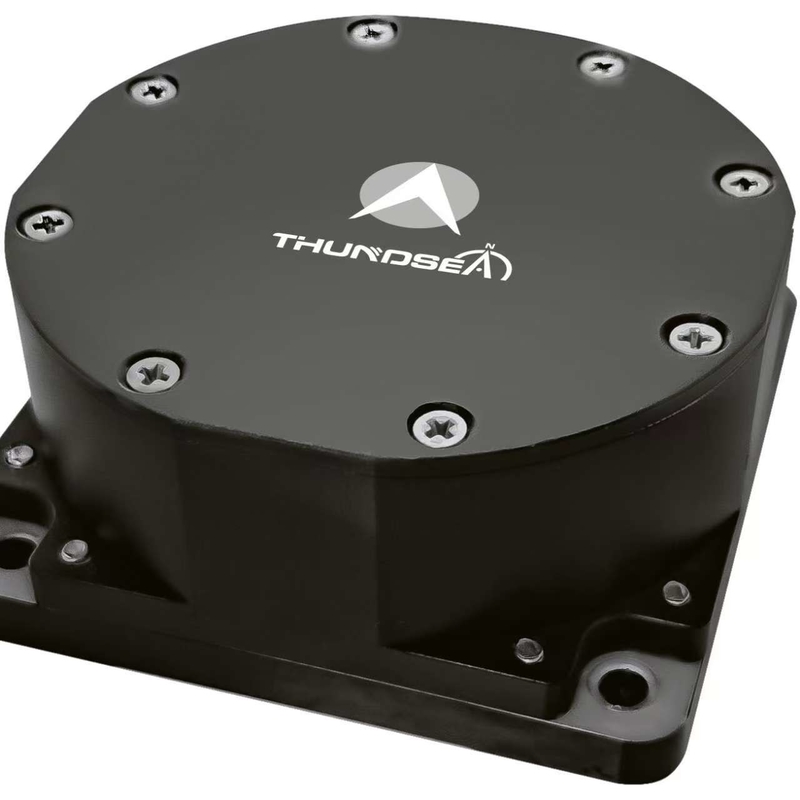

ナビゲーショングレードの霧光ファイバージロスコップ TDFG70S
製品概要
TDFG70S 光ファイバージロスコップは 高性能の角速度センサーで 光学サグナック効果技術を使用していますシリアルポート出力経由でリアルタイムのキャリア角速度データを提供します3つの単軸ユニットまたは3軸統合構成で利用可能で,慣性ナビゲーションシステムのコアセンサーとして機能します.
申請
慣性ナビゲーションシステムと姿勢参照プラットフォームへの統合のために設計され,導撃弾,航空宇宙車両,地上輸送システムを含む様々なアプリケーションで,船舶潜水艦,軌道検出機器,中高級の産業自動化ソリューション
主要 な 特徴
- 動く部品のない完全固体設計
- 高精度で優れた安定性と柔軟な設計オプション
- デジタル出力により簡単に統合できる 非常に短い起動時間
- 高い信頼性と長寿
- 低騒音,低電力消費,コスト効率の良い運用
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| 動的範囲 | ≥±400°/s |
| 実行中のバイアス | <1°/h |
| 精度 (100秒) | 00.03°/h~0.01°/h |
| 角式ランダムウォーク (ARW) | <0.005°/√hr, 1σ |
| 振動スクリーニング | 20~2000Hz 6.06g |
| 帯域幅 | >200Hz |
| 時を入れよう | 30代 |
| 出力信号形式 | RS-422 |
| 出力信号更新率 | 500Hz~4000Hz |
| 出力信号のボード率 | 115200bps~921600bps |
| 動作温度 | -40°C ~ +70°C |
| 貯蔵温度 | -55°C ~ +85°C |
| 電源 | 5V |
| コネクタ (9ピン) | J30JZ/XN9TJCAL01 |
| 電力消費量 | ≤3W |
| MTBF (MIL-HDBK-217-F による) | >15万時間 |
| 体重 | ≤300g |
| サイズ | 70mm*70mm*32mm |
