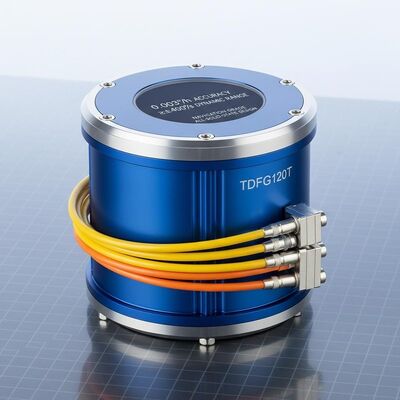

ナビゲーショングレード TDFG120T 光ファイバージロスコップ 精度0.003°/h 動力範囲 ≥±400°/s 全固体設計
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDFG120T
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月30セット
納期:
15日
標準梱包:
カートンボックス
製品概要
0.003°/h の精度、±400°/s の範囲、MIL-HDBK-217-F の信頼性を備えたナビゲーション グレードの TDFG120T FOG。全ソリッドステート設計により、瞬時の起動、低消費電力、極端な環境 (-40℃ ～ +70℃) における堅牢なパフォーマンスが保証されます。
製品カスタム属性
ハイライト
先進的な霧光ファイバージロスコップ
,先進ナビゲーション 光ファイバージロスコップ
,高精度の光ファイバージロスコップ
ダイナミックレンジ:
±400°/秒以上
実行中のバイアス:
<1°/h
精度100秒:
00.003°/h~0.001°/h
ARW ((アングルランダムウォーキング:
<0.0006°/√hr,1σ
振動スクリーニング:
20~500Hz、3.2g
帯域幅:
>200Hz
重さ:
≤1500g
寸法:
60mm×60mm×28mm
製品説明
先進ナビゲーショングレード TDFG120T 光ファイバージロスコップ
高精度の光ファイバージロスコップ,要求の高いナビゲーションアプリケーションのための0.003°/hの精度
製品概要
TDFG120T光ファイバージロスコップは,光学サグナック効果で動作し,高性能全デジタル閉ループ検出技術が搭載されています. It outputs real-time angular velocity data through serial communication and serves as the core sensing unit for inertial navigation systems in either three orthogonal single-axis configurations or integrated three-axis arrangements.
申請
慣性ナビゲーションおよび姿勢参照システム,導撃弾,航空機,陸上車両,船舶/潜水艦,軌道検出プラットフォームを含む複数の領域に適しています.中高級産業用.
主要 な 特徴
- 動く部品のない完全固体設計
- デジタル出力で非常に短い起動時間
- 高精度で優れた安定性と柔軟な設計
- 高い信頼性と長寿命
- 低騒音,低電力消費,コスト効率の良い運用
テクニカル仕様
| 動的範囲 | ≥±400°/s |
| 実行中のバイアス | <1°/h |
| 精度 (100秒) | 00.003°/h ~ 0.001°/h |
| 角式ランダムウォーク (ARW) | <0.0006°/√hr, 1σ |
| 振動スクリーニング | 20~500Hz,3.2g |
| 帯域幅 | >200Hz |
| 時を入れよう | 30代 |
| 出力信号形式 | RS-422 |
| 出力信号更新率 | 500Hz ~ 4000Hz |
| 出力信号のボード率 | 115200bps ~ 921600bps |
| 動作温度 | -40°C ~ +70°C |
| 貯蔵温度 | -55°C ~ +85°C |
| 電源 | 5V |
| コネクタ (9ピン) | J30JZ/XN9TJCAL01 |
| 電力消費量 | ≤4.5W |
| MTBF (MIL-HDBK-217-F による) | >100,000時間 |
| 体重 | ≤1500g |
| サイズ | Φ117mm*24mm 60mm*60mm*28mm |
このナビゲーショングレードの光ファイバージロスコップは,航空宇宙,防衛,産業分野における最も要求の高い慣性測定アプリケーションに 卓越した精度と信頼性を提供します.
