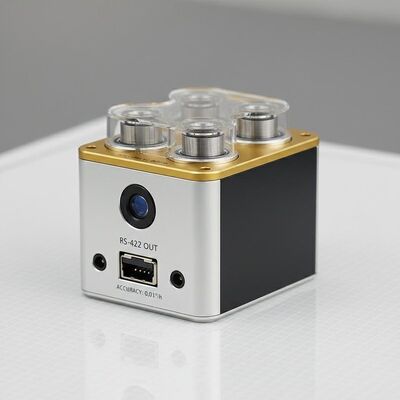

3軸ナビゲーショングレードの光ファイバージロスコップ 0.01°/h精度とRS-422出力
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDFG60T
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月30セット
納期:
15日
標準梱包:
カートンボックス
製品概要
TDFG60T: 0.01°/h の精度、±400°/s の範囲、10 秒の起動を備えたナビゲーショングレードの FOG。全ソリッドステート設計、RS-422 出力、MIL-HDBK-217F の信頼性 (>100k 時間)。航空宇宙、海洋、産業用INSに最適です。
製品カスタム属性
ハイライト
ナビゲーショングレードの光ファイバージロスコップ
,三軸光ファイバージロスコップ
走行中のダイナミックレンジバイアス:
±400°/秒以上
電源を入れる時間:
10代
精度100秒:
00.02°/h~0.01°/h
出力信号フォーマット:
RS-422
重さ:
≤550g
寸法:
60mm×60mm×28mm
製品説明
三軸ナビゲーショングレード 光ファイバージロスコップ TDFG60T
TDFG60Tナビゲーショングレードの光ファイバージロスコップは,光学サグナック効果に基づいた高度な角速度センサーです.高性能全デジタル閉ループ検出技術を使用して,シリアル通信を通じてリアルタイムキャリア角速度情報を出力します単軸の3つの高精度ユニットまたは3軸の統合構成で利用可能で,このジロスコップは慣性ナビゲーションソリューションのコアセンサーとして機能します.慣性空間に対して三つの直角方向で角速度を測定する.
申請
このナビゲーショングレードの光ファイバージロスコップは 慣性ナビゲーションシステムや 姿勢参照システムのために 設計されています陸上車両海洋船,潜水艦,軌道検出システム,中高級産業用.
主要 な 特徴
- 低騒音,低電力消費,費用対効果の高い設計
- 高精度で優れた安定性と柔軟な構成オプション
- 動く部品のない固体構造物
- 迅速な起動能力とシームレスな統合のためのデジタル出力
- 卓越した信頼性と延長された使用寿命
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| 動的範囲 | ≥±400°/s |
| 実行中のバイアス | <1°/h |
| 精度 (100秒) | 00.02°/h~0.01°/h |
| 角式ランダムウォーク (ARW) | <0.005°/√hr, 1σ |
| 振動スクリーニング | 20~2000Hz 6.06g |
| 帯域幅 | >200Hz |
| 時を入れよう | 10s |
| 出力信号形式 | RS-422 |
| 内蔵 し た 自己 検査 | - そうだ |
| 出力信号更新率 | 500Hz~2000Hz |
| 出力信号のボード率 | 230400bps~921600bps |
| 動作温度 | -40°C ~ +70°C |
| 貯蔵温度 | -55°C ~ +85°C |
| 電源 | 5V |
| コネクタ (9ピン) | J30JZ/XN9TJCAL01 |
| 電力消費量 | ≤4.5W |
| MTBF (MIL-HDBK-217-F による) | >100,000時間 |
| 体重 | ≤550g |
| サイズ | Φ59mm*20mm / 60mm*60mm*28mm |
