商品の詳細:
|
| ダイナミック レンジ: | ≥±400°/s | 実行中のバイアス: | <1°/h |
|---|---|---|---|
| 精度100秒: | 00.04°/h~0.02°/h | ARW ((アングルランダムウォーキング: | <0.007°/√hr,1σ |
| 振動スクリーニング: | 20~2000Hz,6.06g | 帯域幅: | >200Hz |
| 体重: | ≤500g | サイズ: | 60mm×60mm×28mm |
| ハイライト: | ナビゲーショングレードの光ファイバージロスコップ,正確なナビゲーション 光ファイバージロスコップ |
||

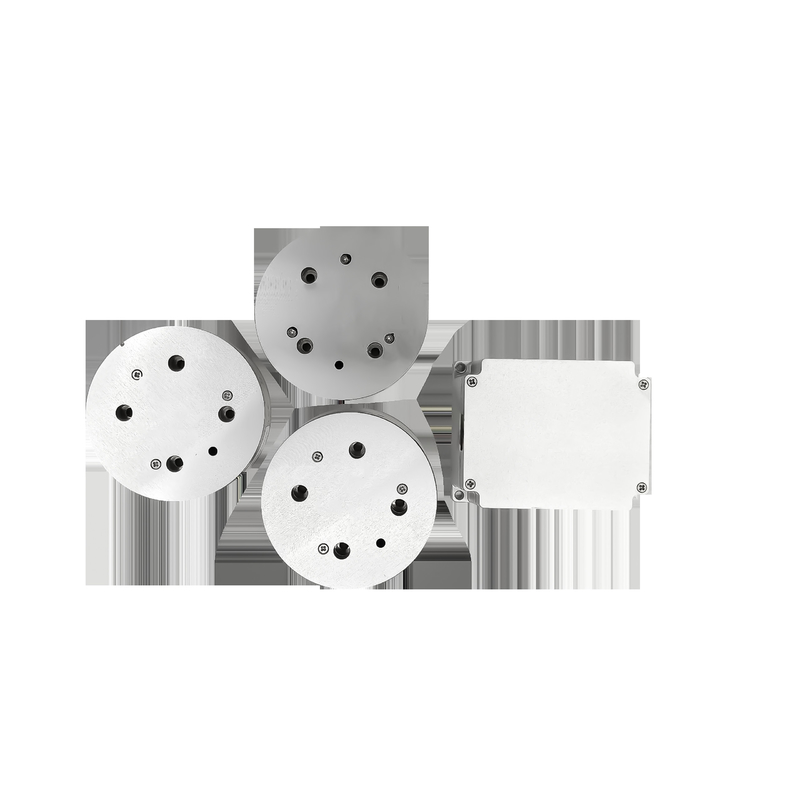

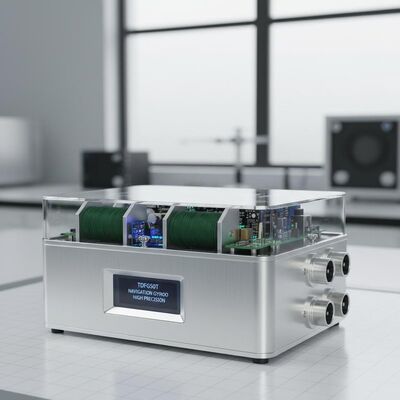

ナビゲーショングレード TDFG50T 光ファイバージロスコップ
1 紹介
光ファイバー回転鏡 (FOG) は光学サグナック効果を用いた 角速センサーとして機能しますシリアル通信インターフェースを通じて,キャリアのリアルタイム角速度データを提供します.この装置は慣性ナビゲーションシステムのコアコンポーネントとして機能し,3つの独立した単軸高精度FOGまたは3軸統合構成が実装できます.これらの構成により,慣性空間に対する三つの直角軸に沿った角速度構成要素の正確な測定が可能になります..
2適用する
導撃兵器システム,航空宇宙プラットフォーム,地面車両,海上船,潜水艦,軌道検出システム慣性ナビゲーションシステム (INS) と姿勢参照システム (ARS) の両方で重要な構成要素として機能します精度のモーションセンシングを必要とする中高級工業用アプリケーションもサポートしています.
3特徴
高精度,安定性,柔軟な設計
固体状態の設計で,動く部品がない.
デジタル回路に簡単に組み込めるため 非常に短い起動時間とデジタル出力
低騒音,低電力消費,低コスト
高い信頼性と長寿命
4 主なパラメータ
|
動的範囲 |
≥±400°/s |
|
実行中のバイアス |
<1°/h |
|
精度(100 年間秒数) |
00.04°/h~0.02°/h |
|
ARW(角式ランダムウォーク |
<0.007°/√hr,1σ |
|
振動スクリーニング |
20~2000Hz6.06g |
|
帯域幅 |
>200Hz |
|
時を入れ |
10s |
|
出力信号形式 |
RS-422 |
|
自動テストで構築された |
- そうだ |
|
出力信号更新率 |
500Hz~2000Hz |
|
出力信号のボード速度 |
230400bps~921600bps |
|
動作温度 |
- 40歳°C - + 70°C |
|
保存温度 |
- 55歳°C ~ + 85°C |
|
電源 |
5V |
|
コネクタ (9ピン) |
J30JZ/XN9TJCAL01 |
|
電力消費量 |
≤4.5w |
|
MTBF (MIL-HDBK-217-F による) |
>100000時間 |
|
体重 |
≤500g |
|
サイズ |
Φ50mm×19mm |
|
60mm×60mm×28mm |
