ナビゲーショングレード TDFG40T 高感度性能とダイナミックレンジ ≥±400°/sの光ファイバージロスコップ
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDFG40T
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月30セット
納期:
15日
標準梱包:
カートンボックス
製品概要
ナビゲーショングレードの TDFG40T FOG は、高精度 (精度 0.04°/h)、堅牢な耐振動性 (6.06g)、およびコンパクトなデザイン (60×60×28mm) を提供します。全ソリッドステートの信頼性、高速起動、航空宇宙、海洋、産業用アプリケーション向けのデジタル出力を備えています。
製品カスタム属性
ハイライト
ナビゲーショングレードの光ファイバージロスコップ
,高感度光ファイバージロスコップ
ダイナミックレンジ:
±400°/秒以上
実行中のバイアス:
<1°/h
精度100秒:
0.1°/h~0.04°/h
ARW ((アングルランダムウォーキング:
<0.03°/√hr,1σ
振動スクリーニング:
20~2000Hz、6.06g
帯域幅:
>200Hz
重さ:
≤350g
寸法:
60mm×60mm×28mm
製品説明

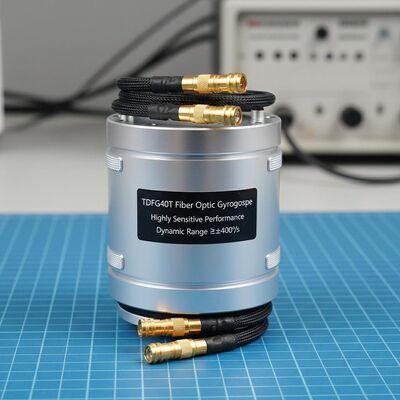

ナビゲーショングレード TDFG40T 光ファイバージロスコップ
The TDFG40T is a high-sensitivity navigation grade fiber optic gyroscope that utilizes advanced all-digital closed-loop detection technology to provide real-time angular velocity data through serial communication.
テクノロジーの概要
光ファイバージロスコップは,光学サグナック効果原理に基づいて動作し,角速度センサーとして機能する.TDFG40Tは,シリアルインターフェース経由でリアルタイムのキャリア角速度情報を出力するために,高性能デジタル閉ループ検出を使用これらのジロスコップは,単軸ユニットまたは3軸統合システムとして構成することができます.慣性ナビゲーションソリューションのためのコアセンサーとして機能し,慣性空間に対する三つの直角方向の角速度を検出する.
申請
この光ファイバージロスコップは 複数の領域に広く使用されています 導航兵器システム,航空宇宙プラットフォーム, 陸上車両,海洋船,潜水艦,軌道検出システム慣性ナビゲーションシステム (INS) と姿勢参照システム (ARS) の重要な部品として機能します精密なモーションセンシングを必要とする中高級産業用アプリケーションをサポートする.
主要 な 特徴
- 低騒音,低電力消費,コスト効率の良い運用
- デジタル回路のシームレスな統合のためのデジタル出力による最小起動時間
- 高精度で優れた安定性と柔軟な設計オプション
- 動く部品のない固体構造物
- 卓越した信頼性と延長された使用寿命
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| 動的範囲 | ≥±400°/s |
| 実行中のバイアス | <1°/h |
| 精度 (100秒) | 0.1°/h~0.04°/h |
| 角式ランダムウォーク (ARW) | <0.03°/√hr, 1σ |
| 振動スクリーニング | 20~2000Hz 6.06g |
| 帯域幅 | >200Hz |
| 時を入れよう | 10s |
| 出力信号形式 | RS-422 |
| 出力信号更新率 | 500Hz~2000Hz |
| 出力信号のボード率 | 230400bps~921600bps |
| 動作温度 | -40°C ~ +70°C |
| 貯蔵温度 | -55°C ~ +85°C |
| 電源 | 5V |
| コネクタ (9ピン) | J30JZ/XN9TJCAL01 |
| 電力消費量 | ≤4.5W |
| MTBF (MIL-HDBK-217-F による) | >100,000時間 |
| 体重 | ≤350g |
| サイズ | 42mm*42mm*14mm 60mm*60mm*28mm |
