高精度リングレーザージロスコップ TDLG50S 0.015°/h バイアス安定性と慣性ナビゲーションのための幅広い動力範囲
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDLG50S
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月30セット
納期:
15日
標準梱包:
カートンボックス
製品概要
0.015°/hのバイアス安定性、±400°/sの範囲、MIL-HDBK-217-F MTBF >10,000hrを備えた高精度TDLG50Sリングレーザージャイロスコープ。航空宇宙、船舶、車両ナビゲーション システム向けのコンパクトで耐衝撃設計。
製品カスタム属性
ハイライト
高精度リングレーザージロスコップ
,リング レーザーのジャイロ スコープ
製品説明

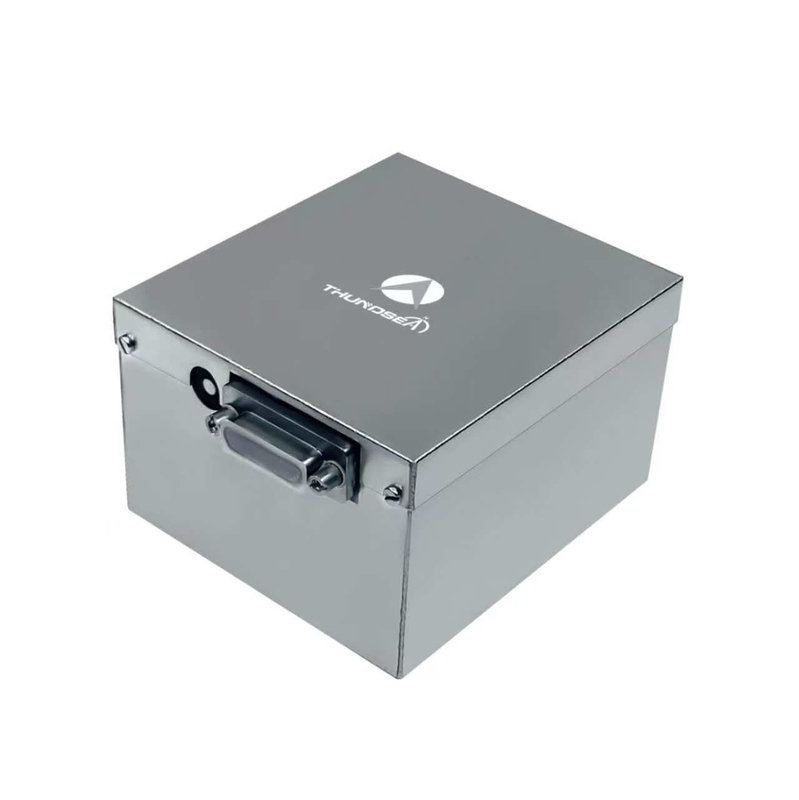

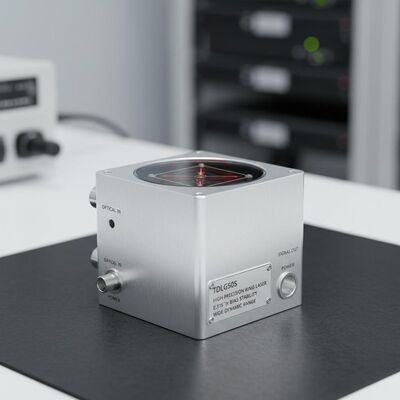

高精度 TDLG50S リングレーザージロスコップ
TDLG50S リングレーザージロスコップは,サグナック効果原理に基づいて動作し,リングガラス空洞内のレーザー干渉相差を検出することによってキャリア角度増加を測定します.この統合されたジロスコップは,例外的な信頼性を提供します環境に適応し,安定した性能を持つため,世界で最も広く使用されている 高精度慣性ナビゲーションセンサーです.
申請
宇宙船,航空機,人工衛星,車両,船舶,潜水艦を含む高級アプリケーションにおける慣性ナビゲーションシステムおよび姿勢参照機器に理想的です.
主要 な 特徴
- 組み立てを容易にするためのシンプルな構造の統合光路と回路設計
- コンパクトなサイズ,軽量な構造,制御された電力消費
- 高い信頼性,優れた衝撃と振動耐性
- 環境に適応しやすく,ダイナミックレスポンス帯域幅が広い
- 正確な測定のためのデジタル信号出力
テクニカル仕様
| 性能特性 | |
|---|---|
| バイアス安定性 (1σ) | 0.015°/h ~ 0.006°/h |
| バイアス重複性ゼロ (1σ) | 00.005°/h ~ 0.003°/h |
| 角式ランダムウォーク (ARW) | 0.003°/√hr ~ 0.0015°/√hr |
| スケールファクターエラー (1σ) | ≤5ppm |
| 動的範囲 | ≥±400°/s |
| 帯域幅 | >200Hz |
| 電気インターフェース | |
| 時を入れよう | <5s |
| 出力信号形式 | TTL |
| 内蔵 し た 自己 検査 | そうだ |
| 出力信号更新率 | 1Hz |
| 出力信号のボード率 | 115200 |
| 環境仕様 | |
| 振動ショック | 75g 半シナス 6ms |
| 動作温度 | -40°C ~ +70°C |
| 貯蔵温度 | -55°C ~ +85°C |
| 物理仕様 | |
| 電源 | ±15V, ±5V |
| コネクタ | J30JM-25ZKP (25ピン) |
| 電力消費量 | ≤3W |
| MTBF (MIL-HDBK-217-F による) | >1万時間 |
| 体重 | 0.64kg |
| サイズ | 90mm * 73mm * 51mm |
