商品の詳細:
|
| バイアス安定性 (1σ): | 0.015°/h~0.006°/h | バイアス重複性ゼロ (1σ): | 0.005°/h~0.003°/h |
|---|---|---|---|
| ARW ((アングルランダムウォーキング: | 0.003°/√hr~0.0015°/√hr | スケールファクターエラー (1σ): | ≤5ppm |
| ダイナミック レンジ: | ≥±400°/s | 帯域幅: | >200Hz |
| ハイライト: | リング レーザーのジャイロ スコープ,高精度リングレーザージロスコップ |
||

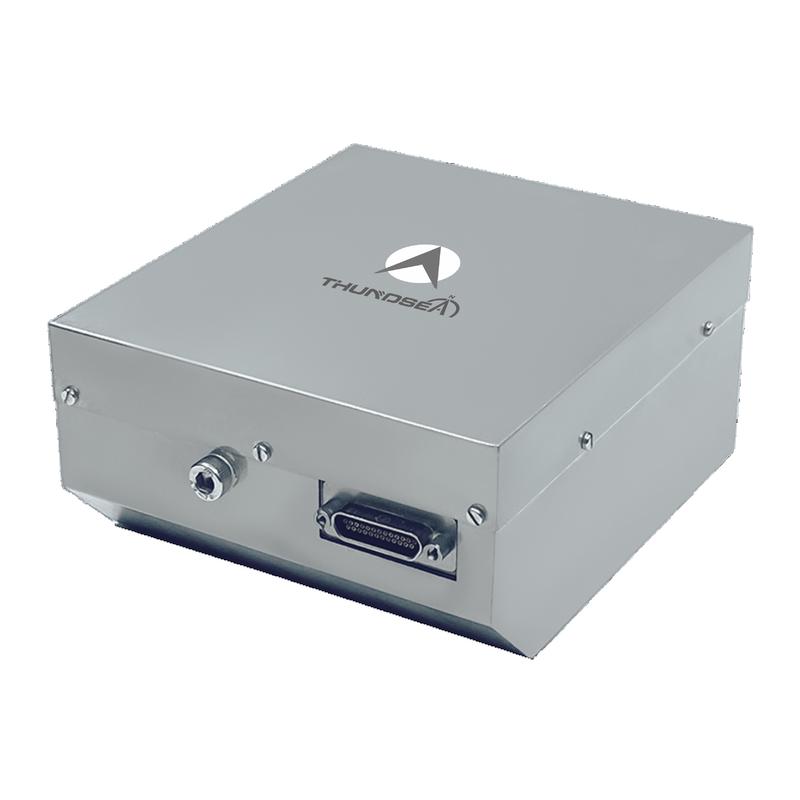

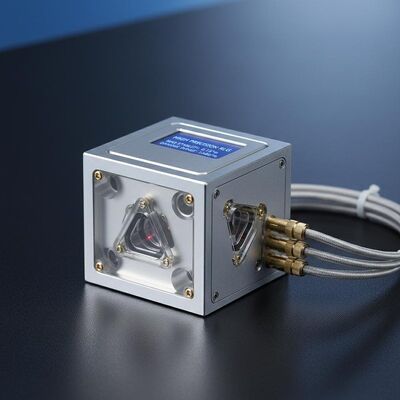

高精度 TDLG70Sリングレーザージロスコップ
1 紹介
リングレーザージロスコップ (RLG) は サグナック効果を基本原理として使っています閉ざされた共鳴腔内の時計の向きと時計の向きの反対のレーザービーム間の干渉相差を利用して キャリアの角度増加を正確に測定しますこのタイプのジロスコップは高度な統合レベル, 卓越した信頼性, 強力な環境適応性, 安定した運用性能を示しています国内外で広く採用されている 高精度の慣性ナビゲーションシステムのコアセンサーになります.
2適用する
宇宙船,航空機,人工衛星,車両,船舶,潜水艦など,高度な分野における慣性ナビゲーション機器および姿勢参照機器に適しています.
3特徴
幅広い動的応答帯域幅,デジタル信号出力
サイズが小さく重量も軽く 簡単に組み込める 電力消費量を制御できる
高い信頼性,衝撃と振動耐性,環境への適応性
光の経路と回路は 単一のユニットに収縮され シンプルな構造で 簡単に設置できます
4 主なパラメータ
|
パフォーマンス |
バイアス安定性 (1σ) |
0.015°/h~0.006°/h |
|
バイアス重複性ゼロ (1σ) |
0.005°/h~0.003°/h |
|
|
ARW(角式ランダムウォーク |
0.003°/√ほら0.0015°/√hh |
|
|
スケールファクターエラー (1σ) |
≤5ppm |
|
|
動的範囲 |
≥±400°/s |
|
|
帯域幅 |
>200Hz |
|
|
電気インターフェース |
時を入れ |
< について5s |
|
出力信号形式 |
TTL |
|
|
自動テストで構築された |
そうだ |
|
|
出力信号更新率 |
1Hz |
|
|
出力信号のボード速度 |
115200 |
|
|
振動ショック |
75g 半シナス 6ms |
|
|
動作温度 |
- 40歳°C - + 70°C |
|
|
保存温度 |
- 55歳°C ~ + 85°C |
|
|
物理仕様 |
電源 |
±15V,5V |
|
コンネクタ (25ピン) |
J30JM-25ZKP |
|
|
電力消費量 |
≤3W |
|
|
MTBF (MIL-HDBK-217-F による) |
>10万時間 |
|
|
体重 |
1.3kg |
|
|
サイズ |
φ114mm×53mm |
