商品の詳細:
|
| バイアス安定性 (1σ): | 00.004°/h~0.002°/h | バイアス重複性ゼロ (1σ): | 0.002°/h~0.001°/h |
|---|---|---|---|
| ARW ((アングルランダムウォーキング: | 0.0007°/√hr~0.0004°/√hr | スケールファクターエラー (1σ): | ≤2ppm |
| ダイナミック レンジ: | ≥±400°/s | 帯域幅: | >200Hz |
| 体重: | 2kg | サイズ: | 151mm×126mm×57mm |
| ハイライト: | 高精度リングレーザージロスコップ,リング レーザーのジャイロ スコープ |
||

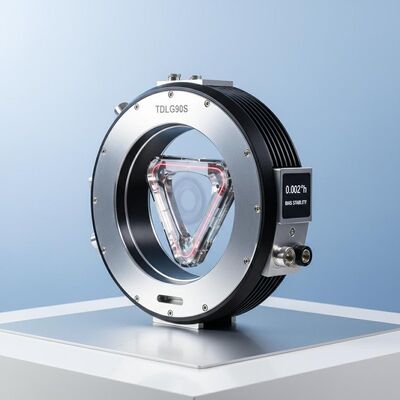

高精度 TDLG90S リングレーザージロスコップ
1 紹介
リングレーザージロスコップ (RLG) は サグナック効果を基本原理として使っています閉ざされた共鳴腔内の時計の向きと時計の向きの反対のレーザービーム間の干渉相差を利用して キャリアの角度増加を正確に測定しますこのタイプのジロスコップは高度な統合レベル, 卓越した信頼性, 強力な環境適応性, 安定した運用性能を示しています国内外で広く採用されている 高精度の慣性ナビゲーションシステムのコアセンサーになります.
2適用する
"宇宙船 (宇宙船/航空機/衛星) の間における慣性ナビゲーションシステム (INS) と姿勢方向参照システム (AHRS) との統合を証明された.海洋システム (水面船/潜水艦), 地上ナビゲーションモジュール (自動車/軍用車) "
3特徴
光路と回路は1つのユニットに収縮され 構造がシンプルで 設置が簡単です
サイズが小さく重量も軽く,組み込みが簡単で,消費電力を制御できます
高い信頼性,衝撃と振動耐性,環境への適応性
ダイナミックレスポンス帯域幅が広い デジタル信号出力
4 主なパラメータ
|
パフォーマンス |
バイアス安定性 (1σ) |
0.004°/h~0.002°/h |
|
バイアス重複性ゼロ (1σ) |
0.002°/h~0.001°/h |
|
|
ARW(角式ランダムウォーク |
0.0007°/√時速~0.0004°/√hh |
|
|
スケールファクターエラー (1σ) |
≤2ppm |
|
|
動的範囲 |
≥±400°/s |
|
|
帯域幅 |
>200Hz |
|
|
電気インターフェース |
時を入れ |
<5s |
|
出力信号形式 |
TTL |
|
|
自動テストで構築された |
そうだ |
|
|
出力信号更新率 |
1Hz |
|
|
出力信号のボード速度 |
115200 |
|
|
振動ショック |
75g 半シナス 6ms |
|
|
動作温度 |
- 40歳°C - + 70°C |
|
|
保存温度 |
- 55歳°C ~ + 85°C |
|
|
物理仕様 |
電源 |
±15V,5V |
|
コンネクタ (25ピン) |
J30JM-37ZKP36 |
|
|
電力消費量 |
≤3W |
|
|
MTBF (MIL-HDBK-217-F による) |
>10000時間 |
|
|
体重 |
2kg |
|
|
サイズ |
151mm×126mm×57mm |
