TDF61A 空中用光学ジロ慣性ナビゲーションシステム ≤50μgバイアス重複性,>20000時間MTBF,航空ナビゲーションのためのランダムウォーク ≤0.01°/√hr
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDF61A
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月10セット
納期:
5~8 営業日
支払い条件:
L/C,T/T
標準梱包:
カートンボックス
製品概要
TDF61A 航空光学ジャイロ INS は、マルチセンサー フュージョンにより ≤4nm/h の位置精度を実現します。 20,000 時間以上の MTBF、-40°C ～ 60°C での動作を特徴とし、固定翼/回転翼 UAV の地上/飛行中のアライメントをサポートします。
製品カスタム属性
ハイライト
慣性航法システム 航空
,空中での光学ジロ慣性ナビゲーション
月 バイアス 繰り返し:
≤50μg
月 スケール因数 正確さ:
受注生産
バイアスの再現性:
≤0.3°/h
スケール因子精度:
受注生産
ランダムな歩き方:
≤0.01°/√hr
振動:
カスタマイズされた
MTBF:
石鹸泡ポンプボトル
製品説明

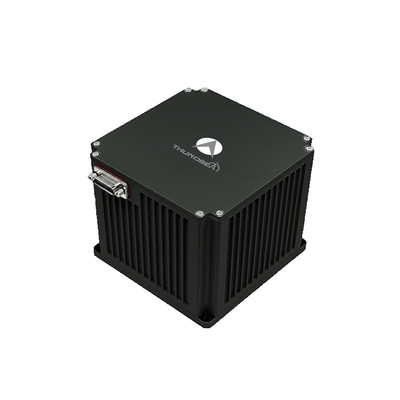

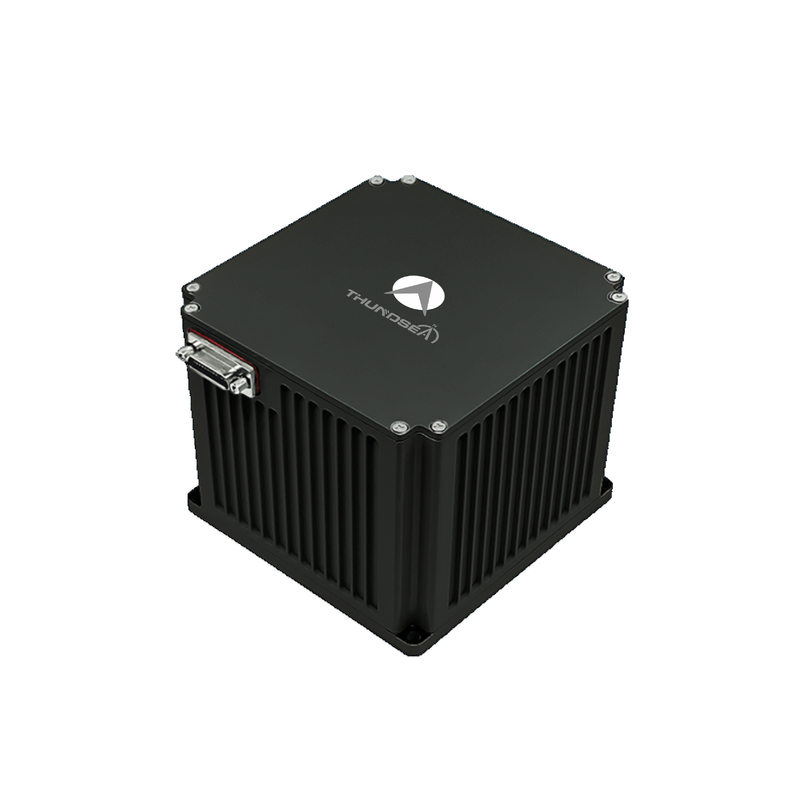

航空ナビゲーション TDF61A 航空用光学ジロ慣性ナビゲーション
TDF61A 航空用光学ジロ慣性ナビゲーションシステムは,光学ジロとクォーツ加速計をコアセンシング部品として使用します.ストラップダウンまたはダイザーモジュレーションナビゲーションアーキテクチャで動作する高速な組み込みソフトウェアは センサーデータをリアルタイムで処理し 連続した位置付けと方向付け出力を提供しますこのシステムはGNSS衛星信号を含む複数のナビゲーションソースを統合しています観測,気圧計高さ計,無線ナビゲーション補助装置,ミッション要件に基づく視覚距離計
応用分野
固定翼UAV,回転翼UAV,特殊空中車両に適しています.
性能特性
- 地上の振動プラットフォームに並べられ,飛行中に並べられる
- 自動アライナメント,移動ベースアライナメント,および転送アライナメントの間の切り替えをサポート
- 衛星,天体,高み計,ラジオ,視覚ナビゲーションデータを組み込むマルチセンサ・フュージョン
- システムの故障検出とアラーム機能
テクニカル仕様
| タイプ | |
| モデル | TDF61A |
| アクセロメーター | |
| バイアス 繰り返し | ≤50μg |
| スケール因子精度 | ≤500ppm |
| ジロ | |
| バイアス 繰り返し | ≤0.3°/h |
| スケール因子精度 | ≤500ppm |
| ランダム ウォーク | ≤0.01°/√hr |
| ナビゲーション性能 | |
| 位置精度 (純粋慣性) | ≤4nm/1h |
| 位置精度 (INS/GNSS) | 衛星の精度より良い |
| 速度精度 (純粋慣性) | ≤3.0m/s |
| 速度精度 (INS/GNSS) | ≤0.2m/s |
| 動的範囲 | |
| 角率 | ≥±400°/秒 |
| 角加速 | 100000°/秒2 |
| 加速 | >25g |
| 角 的 な 態度 | どんな 指導 も |
| AHRS 性能 | |
| 方向の精度 (純粋慣性) | ≤0.4°秒 (L) |
| コース精度 (INS/GNSS) | ≤0.2°秒 (L) |
| ピッチ&ロール精度 (純粋慣性) | ≤0.08° |
| ピッチ&ロール精度 (INS/GNSS) | ≤0.03° |
| 身体 的 な 特徴 | |
| 電力消費量 | <15W |
| サイズ | 110*110*100mm |
| 体重 | <1.7kg |
| 動作温度 | -40°Cから+60°C |
| 衝撃耐性 | 15g 半シナス波 11ms |
| 振動 | 20~2000Hz 6.06g |
| 入力電圧 | DC24V ((±25%) |
| 冷却方法 | マウントプレートへの伝導 |
| MTBF | >20,000時間 |
| インターフェース | |
| 入力/出力 | 3 RS422 フルデュプレックスシリアルポート,1 100M イーサネットポート |
| アライナイン | |
| アライナインメント 時間 | ≤5分 |
