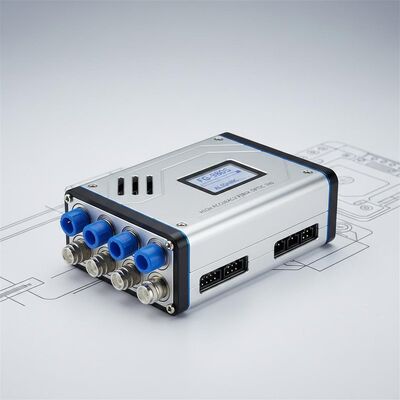

モデルFG-980S 高精度光ファイバー慣性ナビゲーションシステム 急速な調整時間と小型サイズ
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
FG-980S
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
1ヶ月あたりの30セット
納期:
5-8の仕事日
支払い条件:
L/C、T/T
標準梱包:
Corton箱
製品概要
モデル FG-980S: 方位誤差 <0.1°、高速アライメント 1.5 分、MTBF 55,000 時間の高精度光ファイバー INS。 UAV および航空用の GNSS が組み込まれたコンパクトで低電力設計。堅牢認定済み (衝撃 15g、MIL-STD-1553B)。
製品カスタム属性
ハイライト
0.8nmile/h imuの慣性の測定の単位
,0.8nmile/h imuの慣性航法装置
,0.8m/s慣性航法装置
位置:
慣性0.8nマイル/h
速度:
慣性0.8m/s
ロール＆ピッチ:
0.05°慣性
見出し:
0.07°慣性
時間を合わせる:
1.5分速い
角速度:
±400°/秒
加速度:
±15g
ショック:
15g@11ms、半正弦波
振動:
0.04g²/Hz
MTBF:
55000時間
製品説明

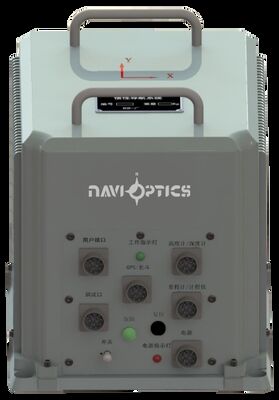

モデルFG-980S 高精度光ファイバー慣性ナビゲーションシステム
FG-980S慣性ナビゲーションシステムは,0.1°未満のコース誤差で,例外的な精度を持っています.この高度なシステムは,組み込みGNSS受信機を搭載し,高精度な3つの単軸閉ループミニチュア光ファイバージロ (FOG) とクォーツ加速計を使用しています..
このシステムは,コンパクトな寸法,軽量構造,低電力消費で設計され,一般航空航空機,および類似のアプリケーション.
主要 な 特徴
- 独占的で,豊富で,継続的で,正確なナビゲーション情報を提供する
- コンパクト サイズ,軽量 デザイン,低電力 消費
- 統合衛星ナビゲーション技術
申請
- 無人航空機 (UAV)
- ヘリコプター
- 一般航空機
- 関連航空宇宙アプリケーション
構造的次元
テクニカル仕様
| アライナインメント 時間 | GC: 10分 速さ: 5分 |
|---|---|
| 精度 |
位置:慣性: 1nm/h 統合: 20m 速度:慣性: 1m/s 統合: 0.8m/s 姿勢 (1σ):慣性: 0.02° 統合: 0.01° 番号 (1σ):慣性: 0.1° 統合: 0.08° |
| 動的範囲 |
角速度:±400°/s 速度:±15g |
| 操作要件 |
温度:作業: -45 °C から +70 °C 保存: -55 °C から +85 °C ショック半シナウソイド: 15g, 11ms 振動:0.04g2/Hz |
| MTBF | 50千時間 |
| 電力供給/消費 | 28VDC / 30W |
| インターフェース | MIL-STD-1553B / ARINC-429 / RS-422 |
| サイズ | ナビゲーションユニット: 238mm * 188mm * 190mm マックスサイズ: 254mm * 188mm * 190mm |
| 体重 | 7.1kg (受信アンテナを除く) |
