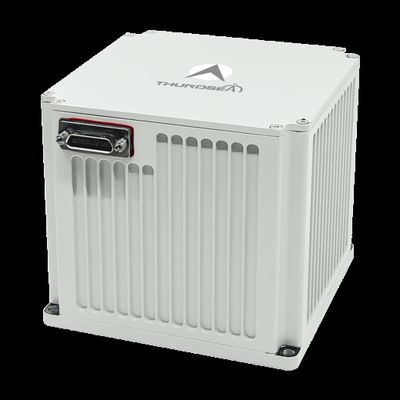

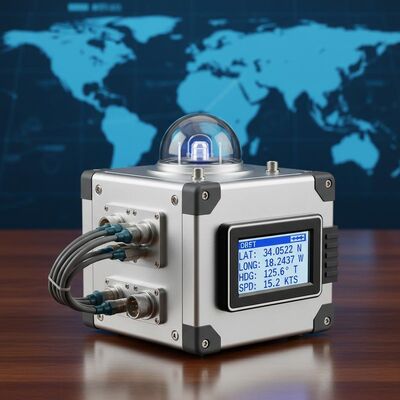

安定した性能 高信頼性 TDF99A リアルタイムナビゲーションデータを持つ普遍的な海上光ファイバー慣性ナビゲーションシステム
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDF99A
原産地:
中国
認定:
CCS
最低注文数量:
1セット
支払い条件:
L/C、T/T
標準梱包:
段ボール箱
製品概要
TDF99A 海洋光ファイバー INS は、≤1.2kn の速度精度と 20,000 時間以上の MTBF を実現します。レーザー ジャイロ、石英加速度計を備え、極限環境における USV/UUV の慣性/GNSS/DVL 統合をサポートします。
製品カスタム属性
ハイライト
海洋光ファイバー航法システム
,汎用慣性航法システム
,TDF99A慣性航法システム
製品説明
安定した性能 TDF99A 普遍的な海上光ファイバー慣性ナビゲーションシステム
レーザージロとクォーツ屈曲加速計を搭載した高度な海上レーザー慣性ナビゲーションシステム リアルタイムデータ出力のための高速ナビゲーションソフトウェアを搭載したストラップダウンアーキテクチャ
申請
小型・中型無人水上船 (USV),無人水下車 (UUV),水下操縦兵器,高速で複雑な環境で動作するプラットフォームに最適温度の大きな変動強い振動がある
主要 な 特徴
- 固定された状態または恒定速度直線航行中に調整および初期化できる
- 安定した性能と高い信頼性
- システムの故障検出とアラーム機能
- イーサネットとRS422シリアルポートを含むデジタル出力インターフェース
テクニカル仕様
| タイプ | TDF99A |
| アクセロメーター | |
| 月 バイアス 繰り返し | ≤10μg |
| 月 スケール因数 正確さ | ≤10ppm |
| ジロ | |
| バイアス 繰り返し | 00.005°/h~0.003°/h |
| スケール因子精度 | ≤20ppm |
| ランダムな歩き方 | ≤0.0008°/√hr,1σ |
| 性能特性 | |
| 角率 | ≥±400°/秒 |
| 角加速 | 100000°/秒2 |
| 加速 | >25g |
| 角 的 な 態度 | どんな 指導 も |
| 速度精度 | ≤1.2kn |
| 起動時間 | ≤10秒 |
| 入力/出力 | 3 RS422 フルデュプレックスシリアルポート,1 100M イーサネットポート |
| アライナイン | |
| アライナインメント 時間 | ≤30分 |
| 位置精度 (純慣性) | ≤1nm/2h |
| 位置精度 (慣性/DVL組み合わせ) | ≤0.3%D |
| AHRS アプリケーションのパフォーマンス | |
| 方向の正確さ | ≤0.05°秒 (L) |
| ピッチ&ロール 正確さ | ≤0.02° |
| 身体 的 な 特徴 | |
| 電力消費量 | <18W |
| サイズ | 158*161*135mm |
| 体重 | <4kg |
| 動作温度 | -40°C~60°C |
| 衝撃耐性 | 15g 半シナス波 11ms |
| 入力電圧 | DC24V ((±25%) |
| 冷却方法 | マウントプレートへの伝導 |
| 振動抵抗 | 20~2000Hz 6.06g |
| MTBF | >20000時間 |
