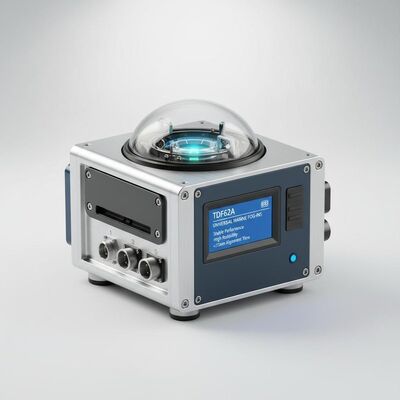

モデル TDF62A 安定した性能,高い信頼性,並べ替え時間 ≤15分を持つ普遍的な海上光ファイバー慣性ナビゲーションシステム
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDF62A
原産地:
中国
認定:
CCS
最低注文数量:
1セット
支払い条件:
L/C、T/T
標準梱包:
カートンボックス
製品概要
TDF62A 海洋光ファイバー INS は、0.04° の機首方位精度、≤ 15 分のアライメント、および 20,000 時間以上の MTBF による安定した航行を実現します。 Ethernet/RS422 インターフェイスを備えた過酷な環境の USV/UUV に最適です。
製品カスタム属性
ハイライト
海洋光ファイバー航法システム
,汎用慣性航法システム
,安定した性能のナビゲーションシステム
製品説明
モデルTDF62A 普遍的な海上光ファイバー慣性ナビゲーションシステム
この高度な海上レーザー慣性ナビゲーションシステム (INS) は,レーザージロとクォーツ屈曲加速計をコアセンサー部品として利用しています.ストラップダウン式慣性ナビゲーションシステム構造の上に構築されたリアルタイムデータ配信のための高速な内部ナビゲーションソフトウェアを搭載しています
システム概要
この製品は,スタンドアロン慣性ナビゲーション,慣性/衛星統合ナビゲーション,慣性/速度支援統合ナビゲーションを含む複数の動作モードを提供しています.様々な海上プラットフォームの要件を満たすための包括的なナビゲーションパラメータを提供します.
申請
小型・中型無人水上船 (USV),無人水下車 (UUV),水下操縦兵器,高速で複雑な環境で動作するプラットフォームに最適温度の大きな変動強い振動がある
主要 な 特徴
- 固定された状態または恒定速度直線航行中に調整および初期化できる
- 安定した性能と高い信頼性
- システムの故障検出とアラーム機能
- イーサネットとRS422シリアルポートを含むデジタル出力インターフェース
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| タイプ | TDF62A |
| アクセレロメーターバイアスの繰り返し性 | ≤50μg |
| アクセレロメータースケール因子の精度 | ≤50ppm |
| ジロバイアスの繰り返し性 | 00.04°/h~0.02°/h |
| ダイロスケール因子精度 | ≤50ppm |
| ランダム ウォーク | ≤0.007°/√hr,1σ |
| 角率 | ≥±400°/秒 |
| 角加速 | 100000°/秒2 |
| 加速 | >25g |
| 速度精度 | ≤5.0kn |
| 起動時間 | ≤10秒 |
| 入力/出力 | 3 RS422 フルデュプレックスシリアルポート,1 100M イーサネットポート |
| アライナインメント 時間 | ≤15分 |
| 位置精度 (純慣性) | ≤6nm/1h |
| 位置精度 (慣性/DVL組み合わせ) | ≤0.8%D |
| 方向の正確さ | ≤0.3°秒 (L) |
| ピッチ&ロール 正確さ | ≤0.04° |
| 電力消費量 | <12W |
| サイズ | 120*110*80mm |
| 体重 | <1.35kg |
| 動作温度 | -40°C~60°C |
| 衝撃耐性 | 15g 半シナス波 11ms |
| 入力電圧 | DC24V ((±25%) |
| 冷却方法 | マウントプレートへの伝導 |
| 振動抵抗 | 20~2000Hz 6.06g |
| MTBF | >20000時間 |
