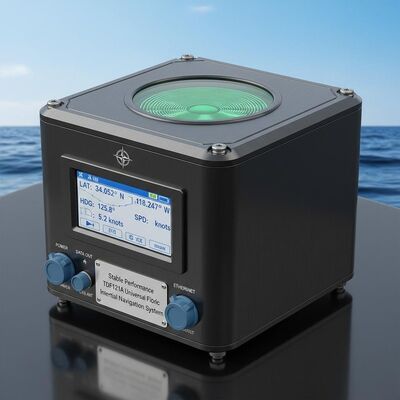

安定した性能 高信頼性 TDF121A 普遍的な海上光ファイバー慣性ナビゲーションシステム
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDF121A
原産地:
中国
認定:
CCS
最低注文数量:
1セット
支払い条件:
L/C、T/T
標準梱包:
段ボール箱
製品概要
TDF121A 海洋光ファイバ INS は、0.003°/hr のジャイロ バイアス、25g の加速耐性、20,000 時間以上の MTBF という高い信頼性を実現します。イーサネット/RS422 インターフェイスを備え、極限環境における USV/UUV の慣性/GNSS/DVL 統合をサポートします。
製品カスタム属性
ハイライト
海上用光ファイバー慣性ナビゲーションシステム
,保証付きの汎用慣性ナビゲーションシステム
,高信頼性の慣性ナビゲーションシステム
製品説明
TDF121A 普遍的な海上光ファイバー慣性ナビゲーションシステム
高信頼性の海上慣性ナビゲーションシステムで,要求の高い海上アプリケーションで安定した性能.
製品概要
この普遍的な海洋レーザー慣性ナビゲーションシステム (INS) にはレーザージロとクォーツ屈曲加速計がコアセンサーとして組み込まれています.高速の内部高度ナビゲーションソフトウェアを備えたストラップダウン慣性ナビゲーションシステムフレームワークを使用システムには,純粋慣性ナビゲーション,慣性/衛星統合ナビゲーションを含む複数の動作モードがサポートされています.慣性/速度補助統合ナビゲーション.
申請
小型・中型無人水上船 (USV),無人水下車 (UUV),水下操縦兵器,高速で複雑な環境で動作するプラットフォームに最適温度の大きな変動強い振動がある
主要 な 特徴
- 固定された状態または恒定速度直線航行中に調整および初期化できる
- 安定した性能と高い信頼性
- システムの故障検出とアラーム機能
- イーサネットとRS422シリアルポートを含むデジタル出力インターフェース
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| タイプ | TDF121A |
| アクセレロメーターバイアスの繰り返し性 | ≤10μg |
| アクセレロメータースケール因子の精度 | ≤10ppm |
| ジロバイアスの繰り返し性 | 0. 003°/h~0.001°/h |
| ダイロスケール因子精度 | ≤20ppm |
| ランダム ウォーク | ≤0.0006°/√hr,1σ |
| 角率 | ≥±400°/秒 |
| 角加速 | 100000°/秒2 |
| 加速 | >25g |
| 角 的 な 態度 | どんな 指導 も |
| 速度精度 | ≤1.20kn |
| 起動時間 | ≤10秒 |
| 入力/出力 | 3 RS422 フルデュプレックスシリアルポート,1 100M イーサネットポート |
| アライナインメント 時間 | ≤30分 |
| 位置精度 (純慣性) | ≤1nm/4h |
| 位置精度 (慣性/DVL組み合わせ) | ≤0.2%D |
| 進路精度 (AHRS) | ≤0.03°秒 (L) |
| ピッチ&ロール 正確さ | ≤0.02° |
| 電力消費量 | <18W |
| サイズ | 250*220*160mm |
| 体重 | <9kg |
| 動作温度 | -40°C~60°C |
| 衝撃耐性 | 15g 半シナス波 11ms |
| 入力電圧 | DC24V ((±25%) |
| 冷却方法 | マウントプレートへの伝導 |
| 振動抵抗 | 20~2000Hz 6.06g |
| MTBF | >20000時間 |
