商品の詳細:
|
| 月 バイアス 繰り返し: | ≤20μg | 月 スケール因数 正確さ: | ≤20PPm |
|---|---|---|---|
| バイアス反復性: | ≤0.008°/h | スケール因子精度: | ≤20PPm |
| ランダム ウォーク: | ≤0.003°/√h | 振動: | 20~2000Hz6.06g |
| Mtbf: | >20000時間 |

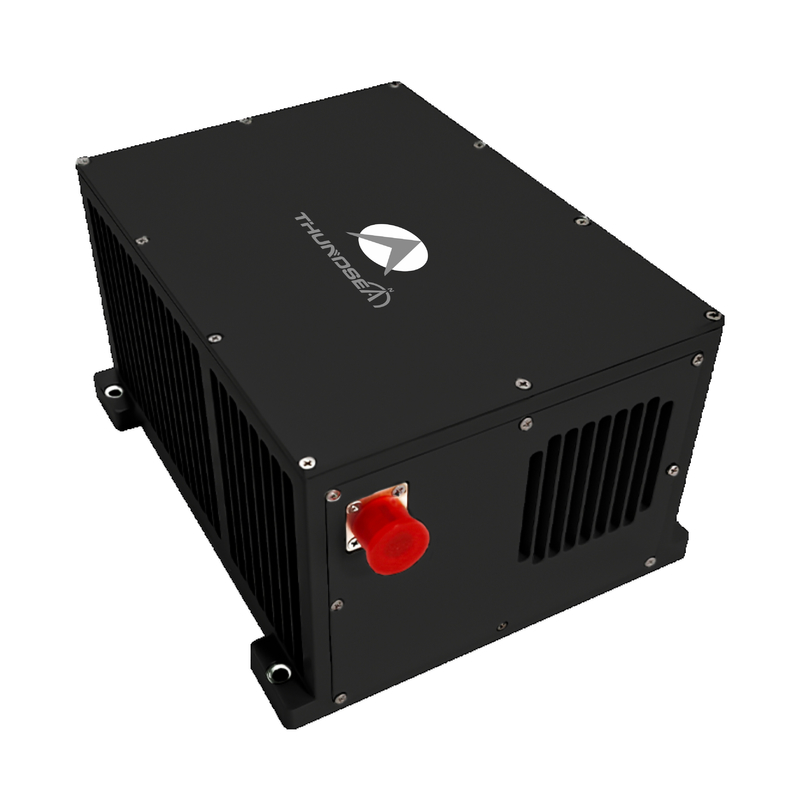

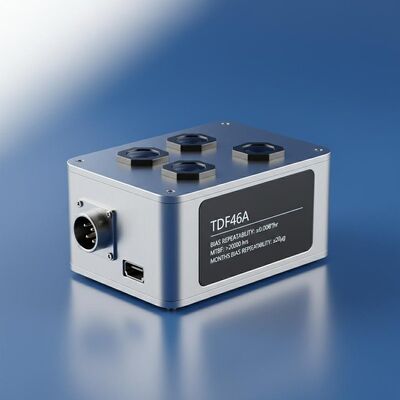

航空ナビゲーション TDF46A 航空用光学ジロ慣性ナビゲーション
1 紹介
空中に搭載されている光学ジロ慣性ナビゲーションシステムは,光ファイバージロスコップ (FOG) と高精度クォーツ加速計をその核心センサーとして使用しています.ストラップダウンまたはモジュールされたシステムアーキテクチャで動作する組み込みコンピューティングユニットで処理された高度なナビゲーションアルゴリズムを使用して 200Hzを超えるリフレッシュレートでリアルタイム慣性パラメータ計算を達成します.このシステムは多域センサー融合能力を備えています衛星ナビゲーション (GNSS),天空定位,気圧計高さ計,無線ナビゲーション,適応型カルマンフィルタリング技術によるビジュアル・オドメトリ入力をシームレスに統合する.操作モードは,純粋慣性ナビゲーションとハイブリッド増強状態の間に動的に構成することができます.総合的なプラットフォームナビゲーションソリューションを提供し,3D位置,速度,姿勢,方向性パラメータを含む.
2応用分野
固定翼UAV,回転翼UAV,特殊空中車両に適しています.
3パフォーマンスC について特徴
地上の振動プラットフォームと飛行中の調整に適している.
自動調整,移動ベース調整,および顧客のニーズに基づいて転送調整の間で切り替えるのをサポートします.
衛星,天体,高度計,ラジオ,視覚ナビゲーションデータを組み込むマルチセンサー融合をサポートします.
システムの故障検出とアラーム機能が備わっています.
4 主なパラメータ
| タイプ | TDF46A | ||
| アクセロメーター | 月 バイアス 繰り返し | ≤20μg | |
| 月 スケール因数 正確さ | ≤20ppm | ||
| ジロ | バイアス 繰り返し | ≤0.008°/h | |
| スケール因子精度 | ≤20ppm | ||
| ランダムな歩き方 | ≤0.003°/√h | ||
| 特徴 | 位置精度 | 純粋な慣性 | ≤0.8nm/1h |
| 慣性ナビゲーション衛星組み合わせ | 衛星の精度より | ||
| 速度精度 | 純粋な慣性 | ≤1.0m/s | |
| 慣性ナビゲーション衛星組み合わせ | ≤0.2m/s | ||
| 角率 | ≥±400°/秒 | ||
| 角加速 | 100000°/秒2 | ||
| 加速 | >25g | ||
| 角 的 な 態度 | どんな 指導 も | ||
| 調整時間 | ≤8分 | ||
| 入力/出力 | 3 RS422 フルデュプレックスシリアルポート,1 100M イーサネットポート | ||
| アライナインメント 時間 | 時間 | <5分 | |
| AHRS アプリケーションのパフォーマンス | 方向の正確さ | 純粋な慣性 | ≤0.1°秒 (L) |
| 衛星ナビゲーション組み合わせ | ≤0.05°秒 (L) | ||
| ピッチ&ロール 正確さ | 純粋な慣性 | ≤0.03° | |
| 衛星ナビゲーション組み合わせ | ≤0.015° | ||
| 特徴 | 電力消費量 | <20W | |
| サイズ | 195×160×108 | ||
| 体重 | <3.9kg | ||
| 温度 | -40°C~60°C | ||
| ショック | 15g,半シナス波 11ms | ||
| 入力電圧 | DC24V ((±25%) | ||
| 冷却 | マウントプレートへの伝導 | ||
| 振動 | 20~2000Hz6.06g | ||
| MTBF | >20000時間 | ||
