商品の詳細:
|
| Bias Repeatability: | ≤0.006°/h | Scale Factor Accuracy: | ≤3ppm |
|---|---|---|---|
| Random walk: | ≤0.0015°/√hr | Angular Rate: | ≥±400°/sec |
| Dimensions: | 193×169×160 | Weight: | ＜6kg |
| ハイライト: | 先進的な慣性ナビゲーションシステム 車両搭載慣性ナビゲーションシステム,Vehicle Mounted inertial navigation system |
||

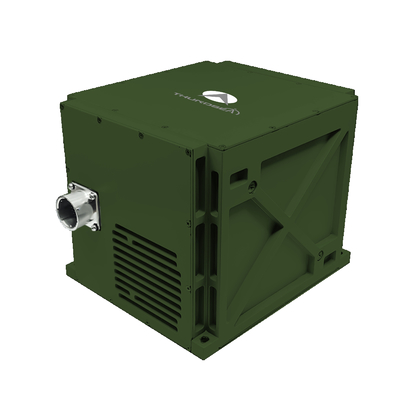

陸上部隊航法 TDL65A 車載型光学ジャイロ位置決め・方位測定装置
1 はじめに
この車載型光学ジャイロ位置決め・方位測定システムは、レーザー/光ファイバージャイロと水晶加速度計をコアセンサーとして使用しています。高度な航法アルゴリズムを備えたストラップダウン慣性航法アーキテクチャを採用し、リアルタイムの位置データを提供します。この製品シリーズは、ゼロ速度更新（ZUPT）、GNSS支援慣性航法、およびオドメーター支援慣性航法など、複数の動作モードをサポートしています。さまざまな車両プラットフォーム向けに設計されており、さまざまな運用要件を満たすための包括的な航法パラメータを提供します。
2 適用分野
測地測量車、戦車、自走砲、歩兵戦闘車、無人車両、高速鉄道、農業機械車両などに適しています。
3 性能特性
自律航法、ゼロ速度更新（ZUPT）、およびオドメーターおよび/または衛星ベースのシステムとの統合航法機能を備えています。
高い信頼性。
高緯度（±65°）、極寒、高地地域での使用に適しています。
静止状態または動的状態（移動中）でのアライメントと初期化が可能です。
4 主なパラメータ
| タイプ | TDL65A | |
| 加速度計 | 月間バイアス再現性 | ≤10μg |
| 月間スケールファクタ精度 | ≤10ppm | |
| ジャイロ | バイアス再現性 | ≤0.006°/h |
| スケールファクタ精度 | ≤3ppm | |
| ランダムウォーク | ≤0.0015°/√hr | |
| 特徴 | 角速度 | ≥±400°/秒 |
| 角加速度 | 100000°/秒2 | |
| 加速度 | >25g | |
| 角姿勢 | あらゆる方向 | |
| アライメント時間 | ≤8分 | |
| 入出力 | 3つのRS422全二重シリアルポート、1つの100Mイーサネットポート | |
| 位置精度 | 北方向/方位精度 | ≤7m |
| 慣性航法/オドメーター組み合わせ | ≤0.2%D | |
| 北方向/方位精度 | ≤0.7mil | |
| 方位保持精度/2時間 | ≤1.0mil | |
| 複合航法位置精度 | ≤0.5mil | |
| AHRSアプリケーション性能 | 方位精度 | ≤0.5mil |
| ピッチ＆ロール精度 | ≤0.2mil | |
| 特性 | 消費電力 | <30W |
| 寸法 | 193×169×160 | |
| 重量 | <6kg | |
| 温度 | -40℃～60℃ | |
| 衝撃 | 15g、半正弦波11ms | |
| 入力電圧 | DC24V（±25％） | |
| 冷却 | 取り付けプレートへの伝導 | |
| 振動 | 20～2000Hz、6.06g | |
| MTBF | >20000時間 | |
