商品の詳細:
|
| ダイナミック レンジ: | ≥±400°/s | 実行中のバイアス: | <1°/h |
|---|---|---|---|
| 精度 10秒: | 0.05°/h~0.03°/h | ARW ((アングルランダムウォーキング: | <0.005°/√hr,1σ |
| 振動スクリーニング: | 20~2000Hz,6.06g | 帯域幅: | >200Hz |
| 体重: | ≤300g | サイズ: | 70mm×70mm×30mm |
| ハイライト: | 密集した繊維光学のジャイロ スコープ,制御グレードの光ファイバージロスコップ |
||

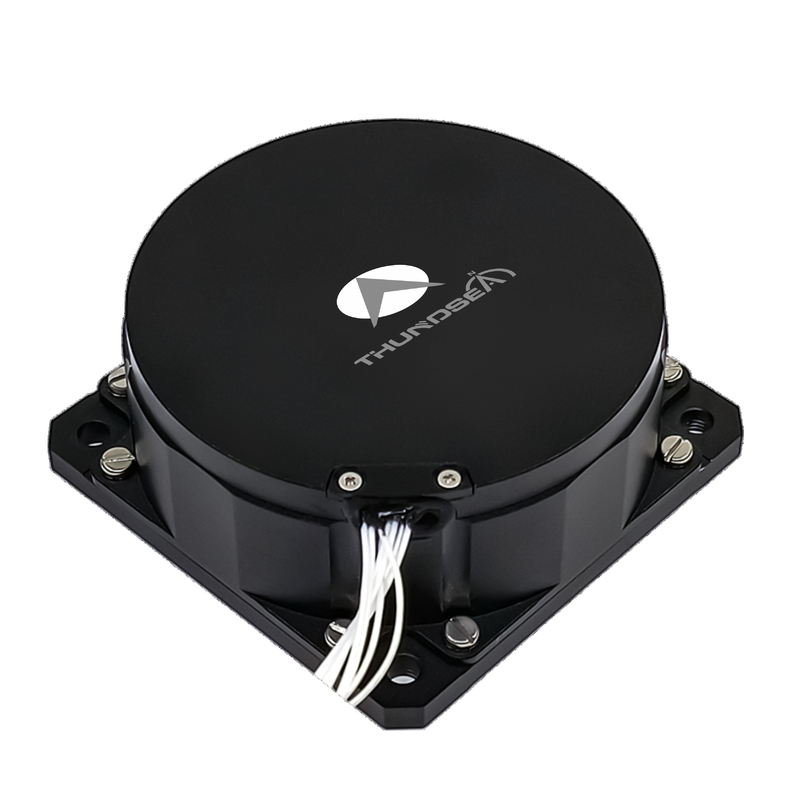

制御グレード TDFG70S 光ファイバージロスコップ
1 紹介
光ファイバー回転鏡 (FOG) は,光学システムにおけるサグナック効果を操作する角速度感知装置である.高度な全デジタル閉ループ制御システムを活用し,高速シリアルインターフェイスで移動するプラットフォームの角速度をリアルタイムで測定し,サンプル採取速度は4kHzを超えます単軸,二軸,三軸の構成で利用可能で,この製品ラインは動的運動分析のための多軸同期を可能にします.双軸と三軸のバリエーションは,共有された光学部品と電子処理ユニットを搭載した統合設計により,同時正交軸検出を実現するすべての軸で正確な測定の一貫性を確保する.
2適用する
導撃兵器の安定化装置と制御装置に適しています戦術ミサイルトルペド姿勢制御中高級産業機器も
3特徴
固体状態の設計で,動く部品がない.
コンピュータへの簡単な接続のために,即座にデジタル出力;
小さく軽く柔軟な設計
低騒音,低電力消費,低コスト
高信頼性と長寿命
4 主なパラメータ
|
パフォーマンス |
動的範囲 |
≥±400°/s |
|
実行中のバイアス |
< について1°/h |
|
|
精度(10秒) |
0.05°/h~0.03°/h |
|
|
ARW(角式ランダムウォーク |
< について0.005°/√h1σ |
|
|
振動スクリーニング |
20~2000Hz,6.06g |
|
|
帯域幅 |
>200Hz |
|
|
電気インターフェース |
時を入れ |
10s |
|
出力信号形式 |
RS-422 |
|
|
自動テストで構築された |
- そうだ |
|
|
出力信号更新率 |
500Hz~4000Hz |
|
|
出力信号のボード速度 |
115200bps~921600bps |
|
|
動作温度 |
- 40歳°C - + 70°C |
|
|
保存温度 |
- 55歳°C ~ + 85°C |
|
|
物理仕様 |
電源 |
5V |
|
コネクタ |
J30J-15TJL |
|
|
電力消費量 |
≤3W |
|
|
MTBF (MIL-HDBK-217-F による) |
>150000時間 |
|
|
体重 |
≤300g |
|
|
サイズ |
70mm×70mm×30mm |
