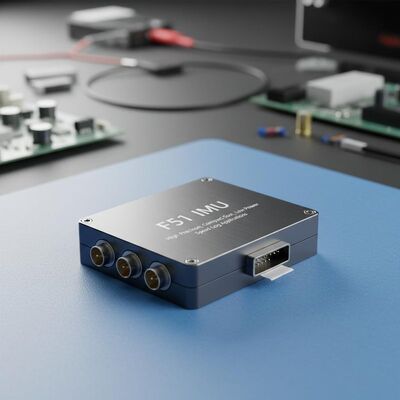

F51 IMU 慣性計測ユニット 高精度・コンパクト・低消費電力 スピードログ用途
主要 な 特質
ブランド名:
Navioprics
モデル番号:
F51 IMU
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
1ヶ月あたりの30セット
納期:
15日
支払い条件:
T/T
標準梱包:
カートン箱
製品概要
F51 IMU: 0.04°/h のジャイロ安定性と ±20g の加速度計範囲を備えた高精度慣性測定ユニット。コンパクトで軽量な設計 (≤1500g) と低消費電力 (≤16W) で、無人プラットフォームや兵器システムに最適です。
製品カスタム属性
ハイライト
0.25°海洋衛星コンパス
,レーダーのfurunoはコンパスを坐らせました
,ECDISのfurunoのコンパス
表示タイプ:
カラーLCD
電力使用量:
12-24 VDC
表示サイズ:
4.3インチ
受信機の種類:
33 インチ トライアンテナ
重さ:
軽量、約1～2kg
伝達頻度:
1605.0～27500.0kHz(100Hzステップ)
MKD:
1セット
水深:
深さ3mより深い
データケーブル:
1個。
RMSインターフェース:
内蔵
距離走:
0 ～ 999,999.99 NM、任意の値にリセット可能。
コンポーネント:
アクセレロメーター,ジロスコープ,磁気計
ストロボ ライト:
1 分あたり 24 回のフラッシュ (>1cd)
データストレージ容量:
2G
感度:
SINAD 20 dB で 6 dB V 未満
アンテナの種類:
オープンアレイ
操作方法:
デュアルビーム、パルスドップラーセンシング。
使用温度:
﹣10℃～50℃
テスト:
-10および40kn
製品説明
F51 IMU慣性計測ユニット
F51 IMU慣性計測ユニットは、コンパクトな設計、軽量、低消費電力、高精度を特徴としています。この先進的な計測ユニットは、純粋なストラップダウン、単軸、および二軸変調慣性航法システム向けに設計されており、現代の無人プラットフォーム、水中/魚雷兵器、および陸上/航空兵器プラットフォームにおける小型・高精度慣性航法装置の厳しい要件を満たします。キャリアの角運動および直線運動情報を卓越した精度で動的に計測します。
技術仕様
| コンポーネント | パラメータ | 説明 | 値 | 備考 |
|---|---|---|---|---|
| ジャイロ | ゼロバイアス | バイアスの安定性 (100秒) | 0.04°/h | |
| ゼロバイアス | 可変温度下でのバイアスの安定性 (100秒) | 0.1°/h | 温度変化率 1℃/分 (-40℃～60℃) | |
| スケールファクター | スケールファクターの非線形性 | ≦20ppm | ||
| その他の指標 | ランダムウォーク係数 | 0.005°/√h | ||
| レンジ | 入力レンジ | 400°/s | ||
| 加速度計 | 偏差 | ゼロバイアスの再現性 | 50μg | |
| ゼロバイアス | バイアスの温度感度 | 50μg/℃ | ||
| スケールファクター | スケールファクターの再現性 | 50ppm | ||
| スケールファクター | スケールファクターの温度感度 | 50ppm/℃ | ||
| レンジ指標 | 入力レンジ | ±20g | ||
| 一般特性 | 環境性能 | 動作温度 | -40℃～60℃ | |
| 環境性能 | 保管温度 | -45℃～70℃ | ||
| 電源要件 | 電源 | 18～36V(DC) | ||
| 電源要件 | 安定時消費電力 | ≦16W | 起動時消費電力 ≦20W | |
| 機械的 | 取り付け穴径 | 4-φ4.3mm | ||
| 寸法 | サイズ | 98*96*89.5mm | ||
| 重量 | 質量 | ≦1500g | ||
