小型 高精度 TDL45IMU レーザー慣性装置 大規模な衝撃と振動環境
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDL45IMU
原産地:
中国
認定:
CCS
最低注文数量:
1セット
支払い条件:
L/C、T/T
標準梱包:
カートンボックス
製品概要
小型 高精度 TDL45IMUレーザー慣性装置 このコンパクトなレーザー慣性装置は サイズが小さく軽量で 低電力消費と高精度で 卓越したパフォーマンスを 提供しています高い衝撃に耐える,高振動環境で,様々な無人プラットフォームと兵器システムのための純粋なストラップダウン設計をサポートします. 製品概要 TDL45IMUは,要求の高いアプリケーションのために設計され,キャリアの角運動と線形運動情報のダイナミックな測定を提供します.無人プラットフォーム,水/魚雷兵器,および土地,空気中に高精度でコンパクトな慣性ナビゲーションを必要とするミサイル兵器プラットフォーム 性能仕様 ギロスコップの性能 パ...
製品カスタム属性
ハイライト
小型高精度TDL45IMU慣性ユニット
,レーザー慣性ユニット 大きな衝撃に耐える
,IMU 測定装置 大きな振動防止
ゼロバイアス安定性（100S）:
0.01°/h
ゼロバイアス再現性:
0.005°/h
完全な温度スケール係数:
シザーリフト用アフターパーツ
ランダムウォーキング係数:
0.002°/h
入力範囲:
400°/s
製品説明

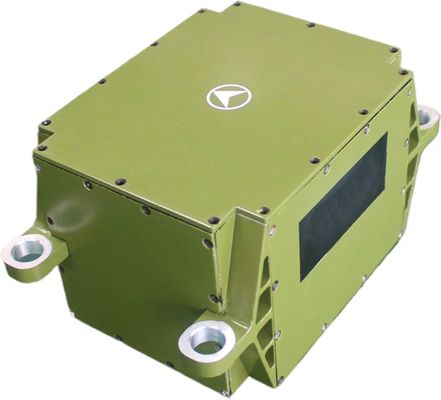

小型 高精度 TDL45IMUレーザー慣性装置
このコンパクトなレーザー慣性装置は サイズが小さく軽量で 低電力消費と高精度で 卓越したパフォーマンスを 提供しています高い衝撃に耐える,高振動環境で,様々な無人プラットフォームと兵器システムのための純粋なストラップダウン設計をサポートします.
製品概要
TDL45IMUは,要求の高いアプリケーションのために設計され,キャリアの角運動と線形運動情報のダイナミックな測定を提供します.無人プラットフォーム,水/魚雷兵器,および土地,空気中に高精度でコンパクトな慣性ナビゲーションを必要とするミサイル兵器プラットフォーム
性能仕様
ギロスコップの性能
| パラメータ | 仕様 | 価値 | 注記 |
|---|---|---|---|
| バイアス安定性ゼロ (100s) | バイアスゼロ指標 | 0.01°/h | |
| バイアスゼロ 繰り返し性 | 0.005°/h | ||
| 全温度スケール因数 | スケール因子 | ≤5ppm | |
| ランダムウォーク係数 | 他の指標 | 0.002°/h | |
| 入力範囲 | 400°/s |
アクセレロメーター性能
| パラメータ | 仕様 | 価値 | 注記 |
|---|---|---|---|
| 偏差 月間総合誤差 | 偏差指数 | 20μg | |
| ゼロバイアス温度感度 | バイアスゼロ指標 | 20μg/°C | |
| スケールファクター 月間総合エラー | スケール因子 | 20ppm | |
| スケール因子温度感度 | 20ppm/°C | ||
| 入力範囲 | 範囲表示 | ±20g |
環境と一般仕様
| パラメータ | 仕様 | 価値 | 注記 |
|---|---|---|---|
| 操作温度 | 環境性能 | -40°C~60°C | |
| 貯蔵温度 | -45°C〜70°C | ||
| 電源 | 一般的要件 | 18V36V (DC) | |
| 安定した電力消費 | ≤20W | 起動時の電力消費 ≤ 25W |
電気インターフェース
| ピン | 接続性 | シグナル名 | 信号の特徴 |
|---|---|---|---|
| 1,12 | 外部電源 | PCS電源が正 | 24V |
| 2,13 | PCS 電力供給地 | パワーグラウンド | |
| 3 | 200Hz信号出力 | IMU_TX1+ | IMU出力データは正 |
| 14 | IMU_TX1- | IMU出力データ | |
| 6 | シンクロニゼーション信号 | IMU_SYN+ | IMU同期信号が正 |
| 17 | IMU_SYN- | IMU同期信号が消える |
構造 の 外見 と 寸法
