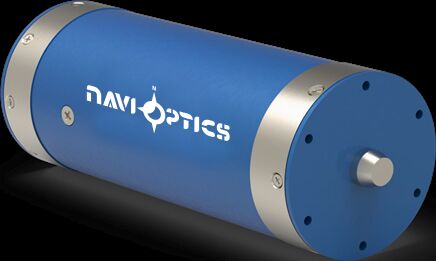

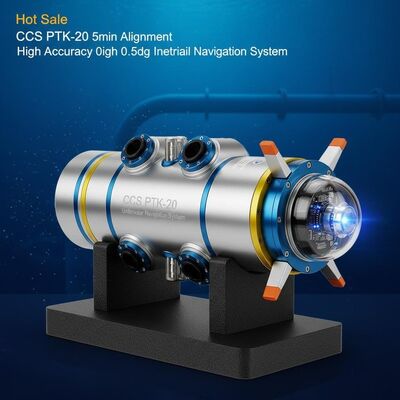

ホットセール CCS PTK-20 5分 アライナメント 水中のパイプライン検出 高精度0.05度 慣性ナビゲーションシステム
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
PTK- 20
原産地:
チンタオ
認定:
CCS
最低注文数量:
1セット
供給能力:
1ヶ月あたりの30セット
納期:
15日
支払い条件:
T/T
標準梱包:
カートン箱
製品概要
CCS PTK-20: 5 分間のアライメント、0.05 度の姿勢精度、-40℃ ～ 70℃ で動作する堅牢な設計を備えた高精度水中パイプライン検査システム。カスタマイズ可能な FOG テクノロジーにより、修理コストを削減します。
製品カスタム属性
ハイライト
5min irsの慣性の参照システム
,400deg/s慣性の測定システム
,1km insのナビゲーション・システム
位置合わせ:
5分
態度:
0.05度、1σ
見出し:
0.5度、1σ
ストレージ:
≥32G
読み取り速度:
USB2.0、レート≧35Mb/s
正確さ:
1km～2kmのエイドで1.8m～3.6m
ヴェイオシティ:
±400度/秒
加速度:
±20g
作業温度:
﹣40℃~70℃
保管温度:
﹣55℃〜85℃
振動:
0.04g²/hz@20~2000hz
ショック:
30g@6ms、精度維持、50g@11ms、生存
サイズ:
φ80×190mm
電源:
DC24V
重さ:
≤2.5kg
消費電力:
≤15W
インタフェース:
RS232、USB
製品説明
CCS PTK-20 水中のパイプライン検出慣性ナビゲーションシステム
紹介
管道 の 定期 的 な 検査 は 整備 に 必要 で あり,変形,腐食,漏れ など の 損傷 を 検出 する ため に 効果的な 道具 が 必要 です.私たちのPTK-20慣性測定システムは,検査ツールのための正確な位置決定を提供します高度な精度で修理の範囲とコストを大幅に削減します
慣性ナビゲーション技術とFOG技術に基づいたPTK-20には3つの光ファイバージロスコップ,3つの柔軟な加速計と電子信号処理装置が組み込まれています.ギロスコップは姿勢と方向性を決定しますアクセレロメーターは転移運動を測定する.
このシステムには,時速0.003度から0.5度までの精度を持つ光ファイバージロスコップが搭載されている.アプリケーション要件に基づいて,異なる精度光学ジロスコップが利用可能である.調整可能な精度とサイズオプション.
申請
- パイプライン検査
- 陸上車両のナビゲーションと制御
- アンテナの安定化と制御
- UAVナビゲーション
- 態度 と 題名 参照
性能仕様
| アライナインメント 時間 | 5分 |
| 態度 の 正確さ | 0.05°, 1σ |
| 方向の正確さ | 0.5°, 1σ |
| 貯蔵容量 | ≤32GB |
| 読み速さ | USB 2 について0, ≥35 Mb/s |
| 位置 正確性 | 1.8mから3.6m 1kmから2km以上 |
テクニカル仕様
| 速度範囲 | ±400°/s |
| 加速範囲 | ±20g |
| 動作温度 | -40°Cから+70°C |
| 貯蔵温度 | -55°Cから+85°C |
| 振動耐性 | 0.04g2/Hz @ 2〜2000Hz |
| ショック耐性 | 30g @ 6ms (精度維持) 50g @ 11ms (生存率) |
| サイズ | φ80 * 190 mm |
| 電源 | 24VDC |
| 体重 | ≤2.5kg |
| 電力消費量 | ≤15W |
| インターフェース | RS232,USB |
