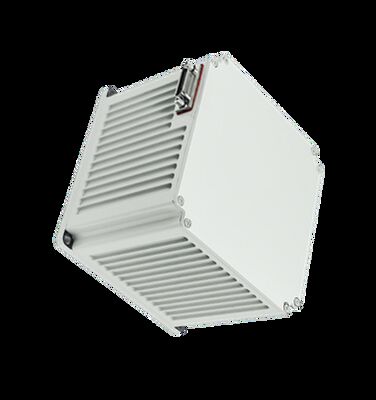

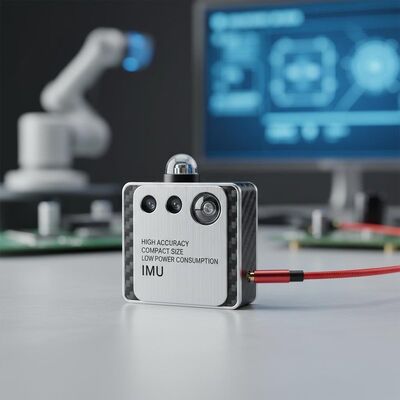

高精度 コンパクトサイズ ナビゲーションとロボットのための低電力消費性慣性測定装置 (IMU)
主要 な 特質
ブランド名:
Navioptics
モデル番号:
F61IMU
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
1ヶ月あたりの30セット
納期:
15日
支払い条件:
T/T
標準梱包:
カートン箱
製品概要
0.005°/hのバイアス安定性、±0.1°/sのジャイロ精度、±0.01gの加速度計精度を備えた高精度IMU。コンパクト、軽量 (<10g)、-40°C ～ +85°C で動作します。ナビゲーション、ロボット工学、ドローン、自動車用途に最適です。
製品カスタム属性
ハイライト
港システムへのFURUNOの金庫のリターン
,1つのsmsの船の管理システムのすべて
,パワーボート データ オルガナイザー
表示タイプ:
カラーLCD
電力使用量:
15 VDC CANバス
ゼロバイアス再現性:
0.005°/h
出力データ:
角速度、直線加速度、磁場
アップデートレート:
1kHzまで
タイプ:
センサー
正確さ:
±0.1°/秒（ジャイロスコープ）、±0.01g（加速度センサー）
アプリケーション:
ナビゲーション、ロボティクス、ドローン、自動車、VR/AR
寸法:
モデルによって異なります。通常は 20mm x 20mm x 10mm
電源電圧:
3.3Vか5V
重さ:
通常は 10 グラム未満
出力形式:
デジタル（16ビットまたは32ビットデータ）
入力範囲:
400°/s
較正:
工場で校正済み、現場での校正をサポート
ランダムウォーキング係数:
0.01°/√h
重さ:
-40℃～+85℃
コンポーネント:
加速度計、ジャイロスコープ、磁力計（オプション）
製品説明
慣性計測装置
慣性計測装置（IMU）は、小型、軽量、低消費電力、高精度を特徴としています。純粋なストラップダウン、単軸、二軸変調慣性航法システム向けに設計されており、新しい無人プラットフォーム、水中/魚雷兵器、陸上および航空兵器プラットフォームにおける小型・高精度慣性航法装置の需要に応えます。この装置は、キャリアの角運動および直線運動情報の動的な測定を提供します。
技術仕様
ジャイロ性能
| パラメータ | 仕様 | 条件 |
|---|---|---|
| ゼロバイアスの安定性 | 0.03°/h | 100秒測定 |
| 温度変動時のゼロバイアスの安定性 | 0.1°/h | 温度変化率 1℃/分 (-40℃～60℃) |
| スケールファクターの非線形性 | ≦20ppm | |
| ランダムウォーク係数 | 0.005°/√h | |
| 入力範囲 | 400°/s |
加速度計性能
| パラメータ | 仕様 | 条件 |
|---|---|---|
| ゼロバイアスの繰り返し性 | 50μg | |
| バイアスの温度感度 | 50μg/℃ | |
| スケールファクターの繰り返し性 | 50ppm | |
| スケールファクターの温度感度 | 50ppm/℃ | |
| 入力範囲 | ±20g |
環境・物理的特性
| パラメータ | 仕様 | 備考 |
|---|---|---|
| 動作温度 | -40℃～60℃ | |
| 保管温度 | -45℃～70℃ | |
| 電源 | 18～36V(DC) | |
| 安定時消費電力 | ≦16W | 起動時消費電力 ≦20W |
| 取り付け穴径 | 4-φ4.5mm | |
| 寸法 | 110*110*100 mm |
