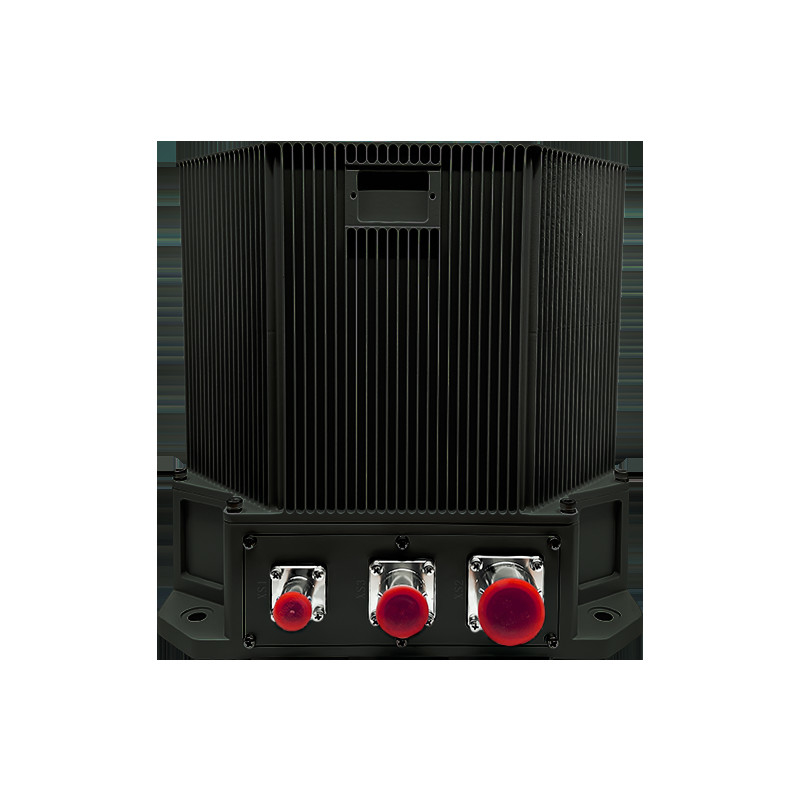

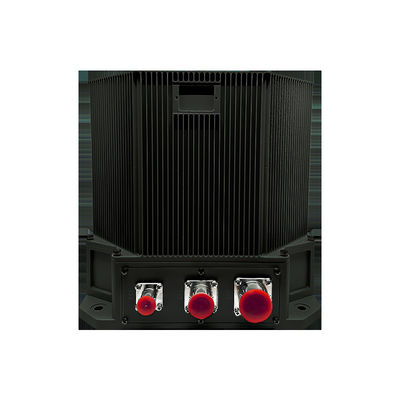

TDL45C 空中に搭載された光学ジロ慣性ナビゲーションシステム ≤20μgバイアス重複性, >15000時間MTBF, ≤15分アライナメント時間
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDL45C
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月10セット
納期:
5~8 営業日
支払い条件:
L/C,T/T
標準梱包:
カートンボックス
製品概要
TDL45C 航空光学ジャイロ INS は、MTBF >15,000 時間で ≤1nm/12 時間の位置精度を実現します。マルチセンサー フュージョン、アダプティブ アライメント モード、および極限条件 (-40℃ ～ 60℃、15g の衝撃) における堅牢なパフォーマンスを備えています。
製品カスタム属性
ハイライト
空中での光学ジロ慣性ナビゲーション
,慣性ナビゲーションシステム 高精度
月 バイアス 繰り返し:
1200個/月
月 スケール因数 正確さ:
≤20ppm
バイアスの再現性:
≤0.008°/h
スケール因子精度:
≤20ppm
ランダムな歩き方:
100%新品
振動:
カスタマイズされた
MTBF:
4層鋼線スパイラル
製品説明
航空ナビゲーション TDL45C 航空用光学ジロ慣性ナビゲーション
TDL45C機内光学ジロ慣性ナビゲーションシステム (INS) は,光学ジロとクォーツ加速計をコアセンサーとして使用する.ストラップダウンまたはディザー (モジュール) ナビゲーションアーキテクチャを使用する高速でデータを処理し,リアルタイムナビゲーション情報を提供します. このシステムは衛星,天体,高み計,ラジオ,ユーザの要求に基づいて視覚ナビゲーション入力完全慣性とマルチセンサー融合を含む複数の動作モードをサポートし,包括的なプラットフォームナビゲーションパラメータを提供します.
応用分野
固定翼UAV,回転翼UAV,特殊空中車両に適しています.
性能特性
- 振動の干渉と飛行中ナビゲーションシステムを持つ固定地面プラットフォームの両方のアライナメント機能を有効にします
- 任務特有の要求を満たすための適応型アライナメントモードの切り替え (自己アライナメント,移動ベースアライナメント,転送アライナメント)
- 衛星,天体,気圧計,無線電アイド,視覚的な距離測定入力を含む高度なセンサー融合技術を通じて,複数のソースのナビゲーションデータを統合します.
- 障害診断と警告メカニズムをリアルタイムで備えた健康モニタリングを組み込みます
テクニカル仕様
| タイプ | TDL45C |
| アクセロメーター | |
| 月 バイアス 繰り返し | ≤20μg |
| 月 スケール因数 正確さ | ≤20ppm |
| ジロ | |
| バイアス 繰り返し | ≤0.008°/h |
| スケール因子精度 | ≤20ppm |
| ランダムな歩き方 | ≤0.003°/√hr |
| 特徴 | |
| 位置精度 (純慣性) | ≤1nm/12h |
| 位置精度 (慣性ナビゲーション衛星組み合わせ) | 衛星の精度より良い |
| 速度精度 (純慣性) | ≤1.0m/s |
| 速度精度 (慣性ナビゲーション衛星組み合わせ) | ≤0.2m/s |
| 角率 | ≥±400°/秒 |
| 角加速 | 100000°/秒2 |
| 加速 | >25g |
| 角 的 な 態度 | どんな 指導 も |
| 調整時間 | ≤15分 |
| 入力/出力 | 3 RS422 フルデュプレックスシリアルポート,1 100M イーサネットポート |
| アライナインメント 時間 | <15分 |
| AHRS アプリケーションのパフォーマンス | |
| 方向の精度 (純慣性) | ≤0.1°秒 (L) |
| 航路精度 (衛星ナビゲーション組み合わせ) | ≤0.05°秒 (L) |
| ピッチ&ロール精度 (純慣性) | ≤0.05° |
| ピッチ&ロール精度 (衛星ナビゲーション組み合わせ) | ≤0.02° |
| 電力消費量 | <40W |
| サイズ | 232*186*160 |
| 体重 | <8.2kg |
| 温度 | -40°C~60°C |
| ショック | 15g 半シナス波 11ms |
| 入力電圧 | DC24V ((±25%) |
| 冷却 | マウントプレートへの伝導 |
| 振動 | 20~2000Hz 6.06g |
| MTBF | >15000時間 |
