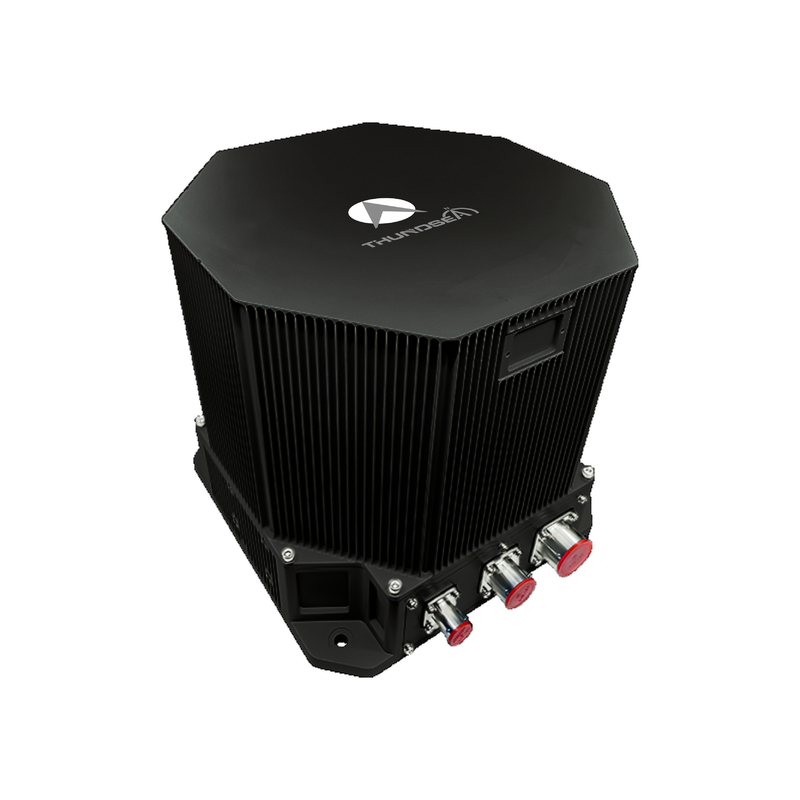

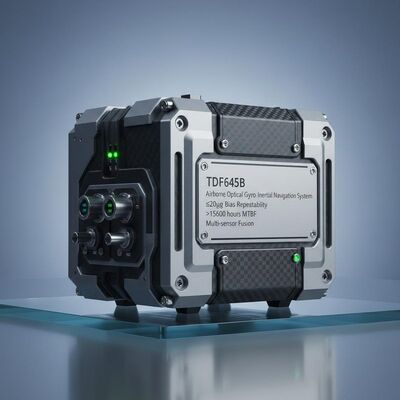

TDF645B 空中に搭載された光学ジロ慣性ナビゲーションシステム ≤20μgバイアス重複性, >15000時間MTBF,およびマルチセンサ・フュージョン
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDF645B
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月10セット
納期:
5~8 営業日
支払い条件:
L/C,T/T
標準梱包:
カートンボックス
製品概要
TDF645B 航空光学ジャイロ INS は、マルチセンサー フュージョンにより ≤1nm/6h の位置精度を実現します。 15,000 時間以上の MTBF、-40℃ ～ 60℃ での動作を特徴とし、衛星/天体/視覚ナビゲーションの統合をサポートして優れた UAV パフォーマンスを実現します。
製品カスタム属性
ハイライト
空中での光学ジロ慣性ナビゲーション
,航空の慣性測定装置
,オプティカルジロイムイム慣性測定装置
月 バイアス 繰り返し:
1200個/月
月 スケール因数 正確さ:
≤20ppm
バイアスの再現性:
≤0.008°/h
スケール因子精度:
≤20ppm
ランダムな歩き方:
100%新品
振動:
カスタマイズされた
MTBF:
4層鋼線スパイラル
製品説明
航空ナビゲーション TDF645B 航空用光学ジロ慣性ナビゲーション
空中に搭載された光学ジロ慣性ナビゲーションシステム (INS) は,光学ジロスコップとクォーツ加速計をその主要なセンサー部品として使用する.ストラップダウンまたはディザー (モジュール) システムアーキテクチャを使用する高処理速度で高度なナビゲーションソフトウェアで動作するこのシステムは,高度なコンピューティングコアを通じてリアルタイムナビゲーションデータを提供します.
この製品シリーズには複数のソースの統合機能があり,衛星ナビゲーション,天文ナビゲーション,無線ナビゲーション,高み計データ,任務の要求に応じて,視覚ナビゲーションシステム純粋な慣性ナビゲーションから最適化されたマルチセンサー融合まで柔軟な操作モードを提供し,正確な位置,速度,空中プラットフォームの位置情報.
応用分野
固定翼UAV,回転翼UAV,特殊空中車両に適しています.
性能特性
- 衛星,天体,高度計,無線,視覚ナビゲーションデータを組み込むマルチセンサー融合をサポート
- 顧客ニーズに基づいて,自己調整,移動ベース調整,および転送調整の間で切り替えをサポート
- 地上の振動プラットフォームに並べられ,飛行中に並べられる
- システム故障検出とアラーム機能で装備
テクニカル仕様
| パラメータタイプ | 仕様 | 価値 |
|---|---|---|
| アクセロメーター | 月 バイアス 繰り返し | ≤20μg |
| 月 スケール因数 正確さ | ≤20ppm | |
| ジロ | バイアス 繰り返し | ≤0.008°/h |
| スケール因子精度 | ≤20ppm | |
| ランダムな歩き方 | ≤0.003°/√hr | |
| 特徴 | 位置精度 (純慣性) | ≤1nm/6h |
| 位置精度 (慣性ナビゲーション衛星組み合わせ) | 衛星の精度より | |
| 速度精度 (純慣性) | ≤1.0m/s | |
| 速度精度 (慣性ナビゲーション衛星組み合わせ) | ≤0.2m/s | |
| 角率 | ≥±400°/秒 | |
| 角加速 | 100000°/秒2 | |
| 加速 | >25g | |
| 角 的 な 態度 | どんな 指導 も | |
| 調整時間 | ≤8分 | |
| 入力/出力 | 3 RS422 フルデュプレックスシリアルポート,1 100M イーサネットポート | |
| AHRS アプリケーションのパフォーマンス | 方向の精度 (純慣性) | ≤0.1°秒 (L) |
| 航路精度 (衛星ナビゲーション組み合わせ) | ≤0.05°秒 (L) | |
| ピッチ&ロール 正確さ | 純粋な慣性 | ≤0.05° |
| 衛星ナビゲーション組み合わせ | ≤0.02° | |
| 電力消費量 | <40W | |
| サイズ | 193*169*160 | |
| 体重 | <6.5kg | |
| 温度 | -40°C~60°C | |
| ショック | 15g 半シナス波 11ms | |
| 入力電圧 | DC24V ((±25%) | |
| 冷却 | マウントプレートへの伝導 | |
| 振動 | 20~2000Hz 6.06g | |
| MTBF | >15000時間 | |
