陸軍ナビゲーション TDF61A ≤50μgのバイアス重複性,>2000時間MTBF,および ≤5分のアライナメント時間を持つ車両搭載の光学ジロ位置定位装置
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDF61A
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月10セット
納期:
5~8 営業日
標準梱包:
カートンボックス
製品概要
TDF61A 車載光学式ジャイロ測位装置は、バイアス再現性 0.03°/hr 以下、MTBF >20,000 時間の高精度ナビゲーションを提供します。動的アライメント、マルチモード動作 (ZUPT/統合ナビゲーション)、および極端な条件 (-40℃~60℃) での堅牢なパフォーマンスが特徴です。
製品カスタム属性
ハイライト
慣性ナビゲーションシステム
,光学用ジロ位置付け・方向付け装置
,車両に搭載された光学ジロポジショニング装置
月 バイアス 繰り返し:
≤50μg
月 スケール因数 正確さ:
≤50ppm
バイアスの再現性:
≤0.03°/h,1σ
スケール因子精度:
≤50ppm
ランダムな歩き方:
≤0.01°/√hr
振動:
カスタマイズされた
MTBF:
石鹸泡ポンプボトル
製品説明

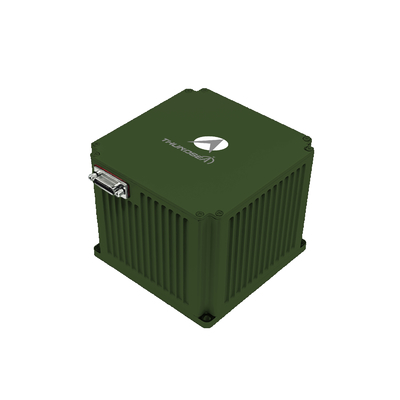

陸軍ナビゲーション車両搭載 オプティカル・ジロポジショニング・アンド・オリエンテーション・エクアピラメント TDF61A
陸軍ナビゲーション TDF61A 車両搭載 オプティカル・ジロポジショニング・オリエンテーション機器
製品概要
車両搭載の光学ジロ位置付け・方向付け装置は,レーザーまたは光ファイバージロおよびクォーツ加速計をコアセンサーとして利用する.先進的なナビゲーションソフトウェアを備えたストラップダウン慣性ナビゲーションシステムアーキテクチャを使用リアルタイムナビゲーション情報を提供する.この製品シリーズは,ゼロ速度更新 (ZUPT),慣性/衛星ベースの統合ナビゲーション,慣性/距離計統合ナビゲーション車両に搭載された様々なプラットフォームのための包括的な車両ナビゲーションパラメータを提供します.
応用分野
- 地質調査車両
- タンクと自走砲
- 歩兵戦車
- 無人車両
- 高速列車
- 農業用機械車
性能特性
- 静的または動的 (動き中の) 状態で調整および初期化できる
- 自動ナビゲーション,ゼロスピード更新 (ZUPT) と,走行計および/または衛星ベースのシステムと統合されたナビゲーション
- 高緯度 (±65°),極寒,高海域で使用可能
- 高信頼性の設計
テクニカル仕様
| モデル | TDF61A |
アクセレロメーター性能
| 月 バイアス 繰り返し | ≤50μg |
| 月 スケール因数 正確さ | ≤50ppm |
ジロ性能
| バイアス 繰り返し | ≤0.03°/h,1σ |
| スケール因子精度 | ≤50ppm |
| ランダムな歩き方 | ≤0.01°/√hr |
システム特性
| 角率 | ≥±400°/秒 |
| 角加速 | 100000°/秒2 |
| 加速 | >40g |
| 角 的 な 態度 | どんな 指導 も |
| 調整時間 | ≤5分 |
入力/出力
| インターフェース | 3 RS422 フルデュプレックスシリアルポート,1 100M イーサネットポート |
位置精度
| 慣性ナビゲーション/距離計の組み合わせ | ≤1%D |
| 北の探知/方向の正確さ | ≤5.0ミリ |
| 軸承の保持精度/2h | ≤6.0ミリ |
| 組み合わせたナビゲーション位置精度 | ≤3.0ミリ |
AHRS アプリケーションのパフォーマンス
| 方向の正確さ | ≤3.0ミリ |
| ピッチ&ロール 正確さ | ≤1.0ml |
身体 的 な 特徴
| 電力消費量 | <15W |
| サイズ | 110*110*100mm |
| 体重 | <1.7kg |
| 動作温度 | -40°C~60°C |
| 衝撃耐性 | 15g 半シナス波 11ms |
| 入力電圧 | DC24V ((±25%) |
| 冷却方法 | マウントプレートへの伝導 |
| 振動抵抗 | 20~2000Hz 6.06g |
| MTBF | >20000時間 |
