陸軍ナビゲーション TDF71A 車両搭載 オプティカル・ジロポジショニング機器 バイアス重複性 ≤0.01°/h,MTBF >20000時間,並べ替え時間 ≤5分
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDF71A
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月10セット
納期:
5~8 営業日
標準梱包:
カートンボックス
製品概要
陸軍ナビゲーション TDF71A 車両搭載 オプティカル・ジロポジショニング・オリエンテーション機器 先進的な車両ナビゲーションシステム 車両搭載の光学ジロ位置付け・方向付けシステムは,レーザーまたは光ファイバージロスコップとクォーツ加速計を組み合わせて,コアセンシングコンポーネントとして利用する.ストラップダウン慣性ナビゲーションシステムのアーキテクチャで動作するリアルタイムナビゲーションデータを提供するために高度なアルゴリズムソフトウェアを使用します.この製品シリーズはゼロ速度更新 (ZUPT) を含む複数の操作構成をサポートします.慣性/衛星統合ナビゲーション,および慣性/距離計融合ナビ...
製品カスタム属性
ハイライト
光ファイバジャイロ測位装置
,陸上自衛隊 INS航法
,高精度 INS航法
月 バイアス 繰り返し:
1200個/月
月 スケール因数 正確さ:
≤20ppm
バイアスの再現性:
≤0.01°/時
スケール因子精度:
≤20ppm
ランダムな歩き方:
100%新品
振動:
カスタマイズされた
MTBF:
石鹸泡ポンプボトル
製品説明

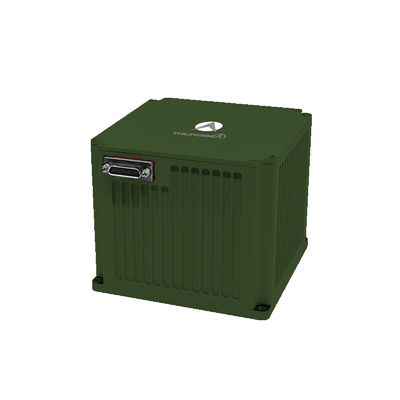

陸軍ナビゲーション TDF71A 車両搭載 オプティカル・ジロポジショニング・オリエンテーション機器
先進的な車両ナビゲーションシステム
車両搭載の光学ジロ位置付け・方向付けシステムは,レーザーまたは光ファイバージロスコップとクォーツ加速計を組み合わせて,コアセンシングコンポーネントとして利用する.ストラップダウン慣性ナビゲーションシステムのアーキテクチャで動作するリアルタイムナビゲーションデータを提供するために高度なアルゴリズムソフトウェアを使用します.この製品シリーズはゼロ速度更新 (ZUPT) を含む複数の操作構成をサポートします.慣性/衛星統合ナビゲーション,および慣性/距離計融合ナビゲーションにより,さまざまなモバイルプラットフォームの要求に応じた包括的な車両運動パラメータを提供します.
応用分野
- 地質調査車両
- タンクと自走砲
- 歩兵戦車
- 無人車両
- 高速列車
- 農業用機械車
性能特性
- 静的または動的 (動き中の) 状態で調整および初期化できる
- 自動ナビゲーション,ゼロスピード更新 (ZUPT) と,走行計および/または衛星ベースのシステムと統合されたナビゲーション
- 高緯度 (±65°),極寒,高海域で使用可能
- 高信頼性と堅牢な性能
テクニカル仕様
| タイプ | TDF71A |
| アクセロメーター | |
| 月 バイアス 繰り返し | ≤20μg |
| 月 スケール因数 正確さ | ≤20ppm |
| ジロ | |
| バイアス 繰り返し | ≤0.01°/h |
| スケール因子精度 | ≤20ppm |
| ランダムな歩き方 | ≤0.003°/√hr |
| 特徴 | |
| 角率 | ≥±400°/秒 |
| 角加速 | 100000°/秒2 |
| 加速 | >25g |
| 角 的 な 態度 | どんな 指導 も |
| 調整時間 | ≤5分 |
| 入力/出力 | |
| インターフェース | 3 RS422 フルデュプレックスシリアルポート,1 100M イーサネットポート |
| 位置精度 | |
| 北の探知/方向の正確さ | - そうだ |
| 慣性ナビゲーション/距離計の組み合わせ | ≤0.4%D |
| 北の探知/方向の正確さ | ≤3.0ミリ |
| 軸承の保持精度/2h | ≤4.0ミリ |
| 組み合わせたナビゲーション位置精度 | ≤2.0ミリ |
| AHRS アプリケーションのパフォーマンス | |
| 方向の正確さ | ≤2.0ミリ |
| ピッチ&ロール 正確さ | ≤0.5ミリ |
| 特徴 | |
| 電力消費量 | <15W |
| サイズ | 110*110*100 |
| 体重 | <2.2kg |
| 温度 | -40°C~60°C |
| ショック | 15g 半シナス波 11ms |
| 入力電圧 | DC24V ((±25%) |
| 冷却 | マウントプレートへの伝導 |
| 振動 | 20~2000Hz 6.06g |
| MTBF | >20000時間 |
