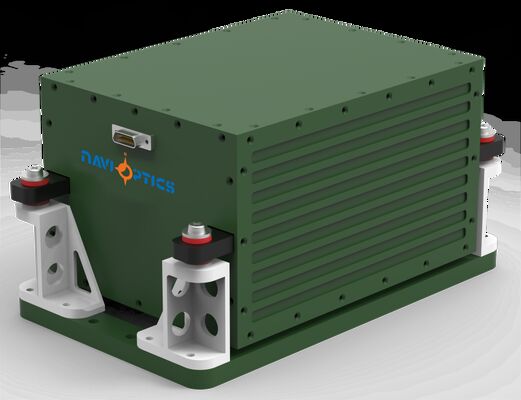

TDL46A 車両に搭載された光学ジロポジショニング装置,位置位置精度 ≤0.3%D 位置位置精度 ≤8分 アライナメント時間および高い信頼性の慣性ナビゲーションシステム
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDL46A
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月10セット
納期:
5~8 営業日
標準梱包:
カートンボックス
製品概要
TDL46A 車載光学式ジャイロ測位装置は、精度 10m 以下の高精度ナビゲーションを提供し、複数の統合モード (ZUPT/GNSS/走行距離計) をサポートし、極端な条件 (-40℃ ～ 60℃) で動作します。低消費電力 (<20W)、コンパクトな設計、20,000 時間以上の MTBF を備えており、軍用車両および産業用車両で信頼性の高いパフォーマンスを実現します。
製品カスタム属性
ハイライト
光学用ジロ位置付け・方向付け装置
,車載型光学ジャイロ装置
,車載型慣性計測ユニット
製品説明
陸軍ナビゲーション TDL46A オプティカル・ジロポジショニング・オリエンテーション機器 搭載車両
TDL46A 車両搭載オプティカルジロ位置付け・オリエンテーションシステムは,コア慣性センサーとしてクォーツ加速計と組み合わせた高度なレーザーまたは光ファイバージロスコップを使用しています.高度なナビゲーションアルゴリズムを備えたストラップダウン慣性ナビゲーションシステム (SINS) のアーキテクチャを使用するリアルタイムで位置付け,方向付け,ナビゲーションデータを 提供します
運用能力
このシステムは,ゼロ速度更新 (ZUPT),GNSS/INS統合ナビゲーション,計里数/INS統合ナビゲーションを含む複数の動作モードをサポートします.車両のナビゲーションパラメータを様々な運用シナリオで包括的に提供する.
応用分野
- 地質調査車両
- 戦車と装甲車
- 自走砲兵システム
- 歩兵戦車
- 無人陸上車両
- 高速列車
- 農業用機械車
性能特性
- 高緯度 (±65°),極寒,高空環境での運用
- ゼロ速度更新 (ZUPT) による自律ナビゲーション能力
- オードメーターと衛星ベースのシステムによる統合ナビゲーション
- 要求の高いアプリケーションでの高い信頼性
- 静的状態と動的状態 (動き中の状態) の両方でアライナメントと初期化
テクニカル仕様
| パラメータタイプ | 仕様 |
|---|---|
| モデル | TDL46A |
| アクセレロメーター - 月間バイアス重複性 | ≤20μg |
| アクセレロメーター - 月間スケール因子精度 | ≤20ppm |
| バイアス バイアス バイアス バイアス | ≤0.008°/h |
| ジロ - スケールファクタ精度 | ≤5ppm |
| ジロ - ランダム 歩き方 | ≤0.003°/√hr |
| 角率 | ≥±400°/秒 |
| 角加速 | 100000°/秒2 |
| 加速 | >25g |
| 角 的 な 態度 | どんな 指導 も |
| アライナインメント 時間 | ≤8分 |
| 入力/出力 | 3 RS422 フルデュプレックスシリアルポート,1 100M イーサネットポート |
| 位置精度 - 北方探知/方向付け | ≤10m |
| 慣性ナビゲーション/オデメーター組み合わせ | ≤0.3%D |
| 北方探知/方向付け精度 | ≤1.0ml |
| 軸承 精度 保たれ/2h | ≤1.5ml |
| 組み合わせたナビゲーション位置精度 | ≤0.75ミリ |
| AHRS アプリケーション - 方向の正確性 | ≤0.75ミリ |
| AHRS アプリケーション - ピッチ&ロール精度 | ≤0.35ミリ |
| 電力消費量 | <20W |
| サイズ | 195*160*108mm |
| 体重 | <3.9kg |
| 動作温度 | -40°Cから+60°C |
| 衝撃耐性 | 15g 半シナス波 11ms |
| 入力電圧 | DC24V (±25%) |
| 冷却方法 | マウントプレートへの伝導 |
| 振動抵抗 | 20~2000Hz 6.06g |
| MTBF | >20000時間 |
