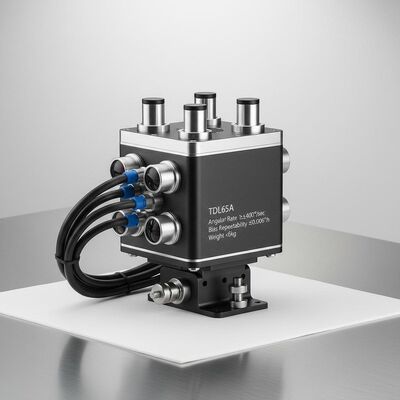

TDL65A 車両に搭載された光学ジロポジショニング装置 角速 ≥±400°/秒,バイアス重複性 ≤0.006°/h,重量 <6kg
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDL65A
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月10セット
納期:
5~8 営業日
標準梱包:
カートンボックス
製品概要
TDL65A 車載光学ジャイロ システムは、≤0.006°/h のバイアス再現性と ≥±400°/秒の角速度を実現します。戦車、UAV、測量車両の ZUPT、GNSS、走行距離計の統合をサポートします。極端な条件（-40℃～60℃）でも20,000時間以上のMTBFで動作します。
製品カスタム属性
ハイライト
高度慣性航法システム
,車載慣性航法システム
バイアスの再現性:
≤0.006°/h
スケール因子精度:
≤3ppm
ランダムな歩き方:
≤0.0015°/√hr
角速度:
≧±400°/秒
寸法:
193×169×160
重さ:
<6kg
製品説明
先進的な陸軍ナビゲーション TDL65A 車両搭載 オプティカル・ジロポジショニング・オリエンテーション機器
TDL65Aは,レーザー/光ファイバー・ジロとクォーツ加速計をコアセンサーとして使用する.先進的なナビゲーションアルゴリズムを備えたストラップダウン慣性ナビゲーションアーキテクチャを採用この製品シリーズは,ゼロ速度更新 (ZUPT),GNSS支援慣性ナビゲーション,距離計による慣性ナビゲーション.
応用分野
- 地質調査車両
- タンクと自走砲
- 歩兵戦車
- 無人車両
- 高速列車
- 農業用機械車
性能特性
- 自律航行能力
- ゼロ速度更新機能 (ZUPT)
- オードメーターと衛星ベースのシステムによる統合ナビゲーション
- 高信頼性の設計
- 高緯度 (±65°),極寒,高海域に適しています
- 静的または動的 (動き中の) 状態で調整および初期化できる
テクニカル仕様
| パラメータタイプ | 仕様 |
|---|---|
| モデル | TDL65A |
| アクセレロメーターバイアスの繰り返し性 | ≤10μg |
| アクセレロメータースケール因子の精度 | ≤10ppm |
| ジロバイアスの繰り返し性 | ≤0.006°/h |
| ダイロスケール因子精度 | ≤3ppm |
| ジロランダムウォーク | ≤0.0015°/√hr |
| 角率 | ≥±400°/秒 |
| 角加速 | 100000°/秒2 |
| 加速 | >25g |
| 角 的 な 態度 | どんな 指導 も |
| アライナインメント 時間 | ≤8分 |
| 入力/出力 | 3 RS422 フルデュプレックスシリアルポート,1 100M イーサネットポート |
| 北方探知/方向付け精度 | ≤7m |
| 慣性ナビゲーション/オデメーター組み合わせ | ≤0.2%D |
| 軸承 精度 を 保つ (2h) | ≤1.0ml |
| 組み合わせたナビゲーション位置精度 | ≤0.5ミリ |
| AHRS 方向の精度 | ≤0.5ミリ |
| AHRS ピッチ&ロール精度 | ≤0.2ミリ |
| 電力消費量 | <30W |
| サイズ | 193*169*160mm |
| 体重 | <6kg |
| 動作温度 | -40°Cから60°C |
| 衝撃耐性 | 15g 半シナス波 11ms |
| 入力電圧 | DC24V ((±25%) |
| 冷却方法 | マウントプレートへの伝導 |
| 振動抵抗 | 20~2000Hz 6.06g |
| MTBF | >20000時間 |
