陸軍ナビゲーション TDL85A 車両搭載 オプティカル・ジロポジショニング機器 バイアス重複性 ≤0.003°/h,角速 ≥±400°/sec,重量 <8kg
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDL85A
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月10セット
納期:
5~8 営業日
標準梱包:
カートンボックス
製品概要
TDL85A 車載光学ジャイロは、バイアス 0.003°/h 以下、精度 2ppm 以下、レート ±400°/秒の正確なナビゲーションを実現します。 -40℃～60℃の動作が認定されており、戦車、測量車両、無人プラットフォーム向けのZUPT、GNSS、走行距離計の統合をサポートしています。
製品カスタム属性
ハイライト
車両搭載 オプティカルジロナビゲーション
,陸軍の慣性ナビゲーションシステム
,オプティカル・ジロ慣性ナビゲーションシステム
バイアスの再現性:
≤0.003°/H
ランダムな歩き方:
はい
スケール因子精度:
1200Mbps
角速度:
≧±400°/秒
寸法:
232×186×160
重さ:
T/T
製品説明

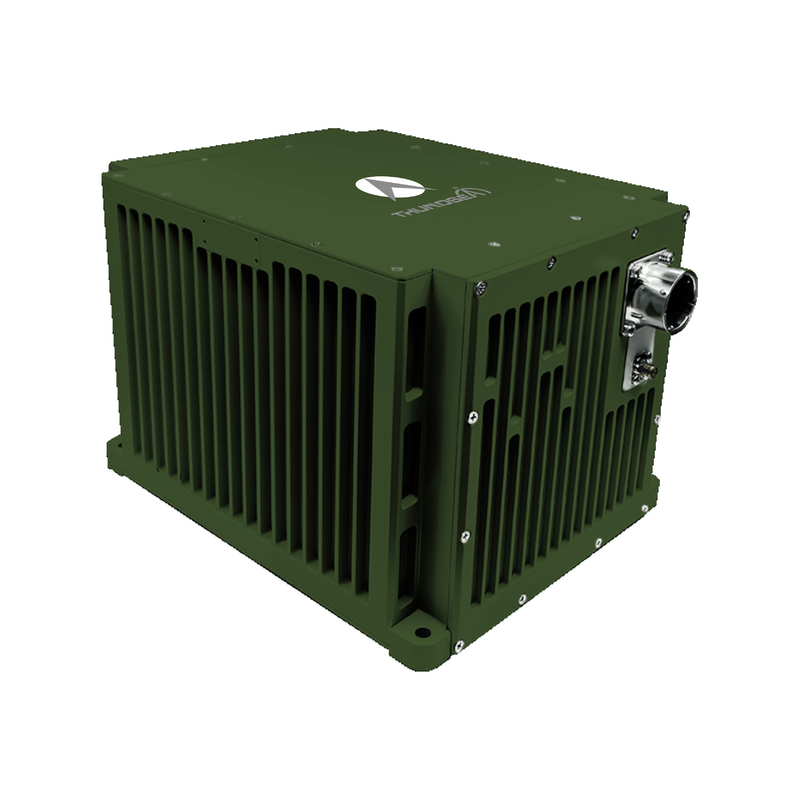

陸軍ナビゲーション TDL85A 車両搭載 オプティカル・ジロポジショニング・オリエンテーション機器
この車両に搭載された光学ジロ位置付け・方向付けシステムは,レーザーまたは光ファイバージロスコップを,クォーツ加速計と組み合わせて,そのコアセンサーとして利用しています.ストラップダウン慣性ナビゲーションシステム (SINS) のアーキテクチャと高度なナビゲーションソフトウェアを使用複数の操作モードでリアルタイムナビゲーションデータを提供します
システム機能
この機器は,車両の位置,速度,姿勢を含む完全な車両ナビゲーションパラメータを提供し,さまざまな車両プラットフォームの多様な要件を満たします.動作モードには,静止型校正のためのゼロ速度更新 (ZUPT) が含まれる.,慣性/GNSS統合ナビゲーション (GPS/BeiDou),慣性/距離計統合.
応用分野
- 地質調査車両
- タンクと自走砲
- 歩兵戦車
- 無人車両
- 高速列車
- 農業用機械車
性能特性
- 静的または動的 (動き中の) 状態で調整および初期化できる
- 自動ナビゲーション,ゼロスピード更新 (ZUPT) と,走行計および/または衛星ベースのシステムと統合されたナビゲーション
- 高緯度 (±65°),極寒,高海域で使用可能
- 高信頼性の設計
テクニカル仕様
| パラメータタイプ | 仕様 |
|---|---|
| アクセレロメーター 月 バイアス 繰り返し | ≤10μg |
| アクセレロメーター 数ヶ月 スケール因子の精度 | ≤10ppm |
| ジロバイアスの繰り返し性 | ≤0.003°/h |
| ダイロスケール因子精度 | ≤2ppm |
| ランダム ウォーク | ≤0.0008°/√h |
| 角率 | ≥±400°/秒 |
| 角加速 | 100000°/秒2 |
| 加速 | >25g |
| 角 的 な 態度 | どんな 指導 も |
| アライナインメント 時間 | ≤8分 |
| 入力/出力 | 3 RS422 フルデュプレックスシリアルポート,1 100M イーサネットポート |
| 北方探知/方向付け精度 | ≤7m |
| 慣性ナビゲーション/オデメーター組み合わせ | ≤0.1%D |
| 軸承 精度 保たれ/2h | ≤0.5ミリ |
| 組み合わせたナビゲーション位置精度 | ≤0.3ミリ |
| AHRS 方向の精度 | ≤0.3ミリ |
| AHRS ピッチ&ロール精度 | ≤0.2ミリ |
| 電力消費量 | <30W |
| サイズ | 232*186*160 |
| 体重 | <8kg |
| 動作温度 | -40°C~60°C |
| 衝撃耐性 | 15g 半シナス波 11ms |
| 入力電圧 | DC24V ((±25%) |
| 冷却方法 | マウントプレートへの伝導 |
| 振動抵抗 | 20~2000Hz 6.06g |
| MTBF | >20000時間 |
