陸軍ナビゲーション TDL645B 車両に搭載された光学ジロポジショニング機器,偏差重複性 ≤0.01°/h,位置精度 ≤0.08%Dの角度速度は ≥±400°/sec
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDL645B
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月10セット
納期:
5~8 営業日
標準梱包:
カートンボックス
製品概要
Land Force TDL645B: ≤0.01°/h のバイアス、±400°/秒の角速度、および -40℃ ～ 60℃ での動作を備えた高精度の車載ジャイロ位置決め。 ZUPT、GNSS/IMU、慣性/走行距離計の統合をサポートし、極限状態でも正確なナビゲーションを実現します。
製品カスタム属性
ハイライト
光ファイバジャイロ測位装置
,車載型光ファイバジャイロ測位装置
,光ファイバジャイロ姿勢・方位測定装置
バイアスの再現性:
≤0.01°/時
スケール因子精度:
シザーリフト用アフターパーツ
ランダムな歩き方:
100%新品
角速度:
≧±400°/秒
重さ:
6点セット
入力電圧:
パーソナルケア
製品説明

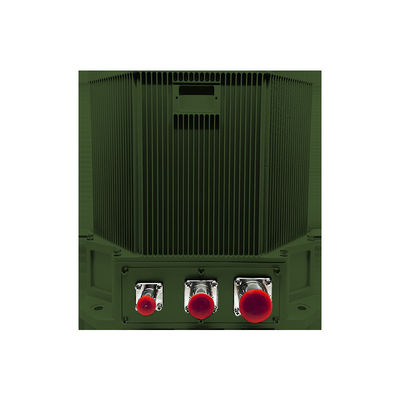

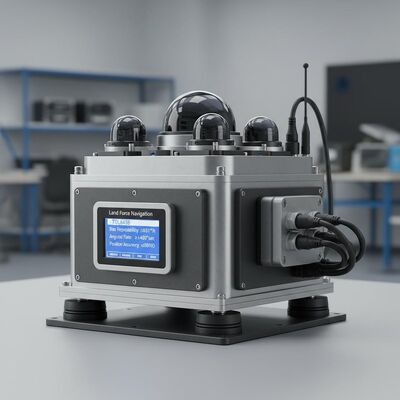

陸軍ナビゲーション TDL645B 車両搭載 オプティカル・ジロポジショニング・オリエンテーション機器
自動車に搭載された高度な光学ジロ位置付け・方向付けシステムで,様々なモバイルプラットフォームで正確なナビゲーションと位置付けアプリケーションを設計されています.
システム概要
TDL645Bはレーザーや光ファイバーのジロと 石英加速計を組み込み ステンダウンの慣性ナビゲーションアーキテクチャで 洗練されたナビゲーションソフトウェアを使用しますゼロ速度更新 (ZUPT) を含む複数の運用モードでリアルタイム車両ナビゲーションパラメータを提供します.,統合GNSS/IMUナビゲーション,統合慣性/距離計ナビゲーション
応用分野
- 地質調査車両
- 戦車と装甲車
- 自走砲兵システム
- 歩兵戦車
- 無人陸上車両
- 高速列車
- 農業用機械車
性能特性
- 静的または動的 (動き中の) 状態でのアライナメントと初期化
- ゼロ速度更新 (ZUPT) 能力を持つ自律ナビゲーション
- オードメーターと衛星ベースのシステムによる統合ナビゲーション
- 高緯度 (±65°),極寒,高海域で運用可能
- 要求の高い環境のための高い信頼性の設計
テクニカル仕様
| パラメータタイプ | 仕様 |
|---|---|
| モデル | TDL645B |
| アクセレロメーターバイアスの繰り返し性 | ≤20μg |
| アクセレロメータースケール因子の精度 | ≤20ppm |
| ジロバイアスの繰り返し性 | ≤0.01°/h |
| ダイロスケール因子精度 | ≤5ppm |
| ジロランダムウォーク | ≤0.003°/√hr |
| 角率 | ≥±400°/秒 |
| 角加速 | 100000°/秒2 |
| 加速 | >25g |
| アライナインメント 時間 | ≤15分 |
| 入力/出力 | 3 RS422 フルデュプレックスシリアルポート,1 100M イーサネットポート |
| 北方探知/方向付け精度 | ≤5m |
| 慣性ナビゲーション/オデメーター組み合わせ | ≤0.08%D |
| 軸承 精度 を 保つ (2h) | ≤0.4ミリ |
| 組み合わせたナビゲーション位置精度 | ≤0.2ミリ |
| 進路精度 (AHRS) | ≤0.2ミリ |
| ピッチ&ロール精度 (AHRS) | ≤0.2ミリ |
| 電力消費量 | <40W |
| 体重 | <6.5kg |
| 動作温度 | -40°C~60°C |
| 衝撃耐性 | 15g 半シナス波 11ms |
| 入力電圧 | DC24V ((±25%) |
| 冷却方法 | マウントプレートへの伝導 |
| 振動抵抗 | 20~2000Hz 6.06g |
| MTBF | >15000時間 |
この包括的な位置付けシステムは,車両の位置,速度,姿勢に関する完全で連続的な情報を提供します.要求の高い運用環境における様々な車両搭載プラットフォームの多様な要件を満たす.
