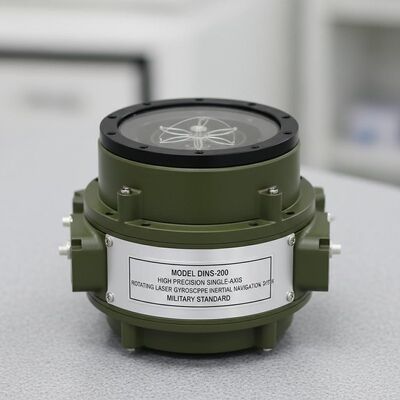

モデル DINS-200 高精度単軸回転レーザー回転鏡 軍事標準の慣性ナビゲーションシステム
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
DINS-200
原産地:
中国
認定:
CCS
最低注文数量:
1セット
支払い条件:
T/T
標準梱包:
カートンボックス
製品概要
DINS-200 高精度単軸回転レーザー ジャイロ INS は、≤30 秒角の機首方位精度を提供し、マルチセンサー統合 (GNSS/走行距離計) をサポートし、オンライン自己校正機能を備えています。船舶、UUV、ミサイル発射機向けの軍事グレードの耐久性。
製品カスタム属性
ハイライト
単軸回転レーザージロスコップ
,高精度の慣性ナビゲーションシステム
,保証付きのローティングレーザージロスコップ
製品説明

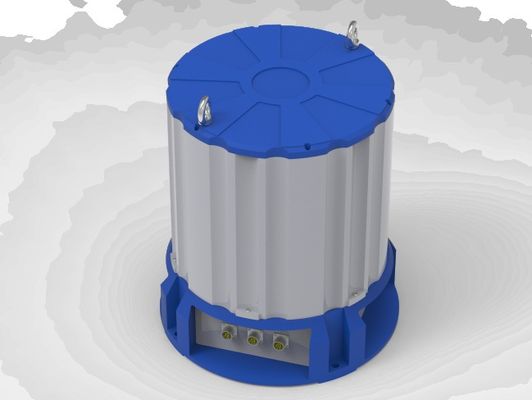

モデルDINS-200 高精度単軸回転レーザージロスコップ慣性ナビゲーションシステム
製品概要
DINS-200単軸回転レーザージロスコップ慣性ナビゲーションシステムは,高性能慣性ナビゲーションおよび測定装置を代表する.高精度レーザージロスコップとクォーツ柔軟性加速計技術で設計されたこのシステムは高度な誤差校正,温度補償,単軸回転型オンライン自己校正,エラー自己補償機能.
電磁シールド設計,熱バランス最適化,振動モード工学,密封設計,厳格な製造基準DINS-200は,要求の高いアプリケーションに優れた環境適応性を保証します.
主要 な 特徴
- 高精度2周波数機械的に発光するレーザージロスコップ
- 線上の自己校正と単軸回転によるエラー自己補償
- 障害防止の移動自調能力
- 衛星ナビゲーションシステム,距離計,ドップラー日記,電磁日記,高度計,超短基線水下音響定位システムをサポートする包括的な入力インターフェース
- 純粋慣性,ダミング,または外部参照情報に基づく統合ナビゲーションの自動または手動選択による複数の動作モード
- 優れた環境適応性
- 軍事基準の遵守
申請
- 高精度な船舶ナビゲーション
- 水中無人潜水艦の航海と位置付け
- ジオデシック用砲兵車両の位置付けと方向付け
- ミサイル打ち上げ機の位置付けと方向付け
- 高精度な姿勢測定
テクニカル仕様
電気特性
- 電源: 28VDC (18-36VDC), < 100W
- 通信:設定可能なシリアルポート (921600),イーサネットポート,2つのCANバスインターフェース,1つのPPSインターフェース,計距離パルスインターフェイス
- 最大出力周波数: 1000Hz
労働環境
- 操作/保管温度: -40°Cから+60°C / -55°Cから+80°C
- 振動: 1g シヌ @ 5-50Hz
- 衝撃耐性: 30g@6ms / 50g@11ms 以下の正常動作/損傷なし
身体 的 な 特徴
- サイズ: φ480mm * 520mm (直径 * 高さ)
- 体重: ≤62kg (バッファベースを除く)
測定範囲
- 角速度: ±400°/s
- 加速: ±15g
性能仕様
| パラメータ | モード | 仕様 |
|---|---|---|
| タイトル (RMS) | 純粋な慣性 | ≤60 アーーク秒 |
| 減圧/組み合わせ | ≤30アーチ秒 | |
| ロールピッチ (RMS) | 純粋な慣性 | ≤30アーチ秒 |
| 減圧/組み合わせ | ≤15 アーーク秒 | |
| 位置 (CEP) | 純粋な慣性 | ≤2nm/48h |
| 誘導された組み合わせ | ≤2m | |
| ドップラー計のダムリング | ≤1nm/48h | |
| 電磁メーターダムリング | ≤1.5nm/48h | |
| オドメーターの組み合わせ | ≤0.15% OD | |
| 速度 (RMS) | 純粋な慣性 | ≤0.6m/s |
| 減圧 | ≤0.2m/s | |
| 組み合わせた | ≤0.1m/s | |
| 開始時間 | マリン・マリーナ | ≤12h |
| 海洋オフショア | GNSS で ≤12h | |
| 陸上の静態 | ≤7分 | |
| 陸上 旅行 | オーダーダウンの場合 ≤15分 | |
| 高さ (RMS) | 2.5cmまたは2.5% |
