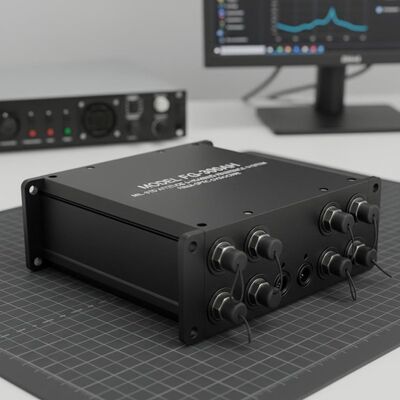

モデル FG-300AH 光ファイバージャイロスコープを備えたコスト効率の高い国際標準姿勢および方位基準システム
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
FG-300AH
原産地:
中国
認定:
CCS
最低注文数量:
1セット
支払い条件:
T/T
標準梱包:
カートンボックス
製品概要
国際グレードの耐久性を備えたコスト効率の高い FG-300AH AHRS。光ファイバージャイロ、0.01°の姿勢精度を備え、-40°C ～ +70°C で動作します。船舶、車両、アンテナ安定化アプリケーションに最適です。
製品カスタム属性
ハイライト
費用対効果の高い姿勢の表記基準システム
,FG-300AH慣性ナビゲーションシステム
,保証付きの手頃な価格の AHRS
製品説明
FG-300AH型 姿勢・方位基準システム
FG-300AH 姿勢および方位基準システム (AHRS) は、航空母艦の 3 次元姿勢、角速度、加速度、およびその他の運動パラメータを測定するために設計された、コスト効率の高い慣性航法および測定ソリューションです。国際規格に従って製造されたこのシステムは、要求の厳しい環境でも信頼性の高いパフォーマンスを発揮します。
システム概要
FG-300AH は、光ファイバージャイロスコープ技術と石英屈曲加速度計を利用し、高精度の誤差校正と補償を通じてシステム精度を実現します。電磁シールド、熱バランス設計、振動モーダル解析、シーリング設計、厳格な製造プロセスなどの高度なエンジニアリング機能により、優れた環境適応性が保証されます。
主な特長
- コスト効率の高い光ファイバージャイロテクノロジー
- システムレベルの誤差パラメータの校正と補償
- 全温度領域温度補償
- 乱流防止セルフアライメントと移動ベースセルフアライメント
- 衛星ナビゲーション、メーター、DVL システムと互換性があります。
- 複合ナビゲーション モードとダンピング ナビゲーション モードを構成可能
- 国際基準に基づいて構築
アプリケーション
- 海洋低精度および中精度コンパス システム
- 車両のナビゲーションと制御
- アンテナ安定化制御
- 姿勢見出しリファレンス
- AUVの位置と方向
技術仕様
| ジャイロスコープの性能 | ||
|---|---|---|
| ゼロバイアス安定性 | 0.1°/h、1σ | |
| ゼロバイアス再現性 | 0.1°/h、1σ | |
| スケールファクターの非線形性 | 50ppm、1σ | |
| 加速度センサーのパフォーマンス | ||
| ゼロバイアス安定性 | 30μg、1σ | |
| ゼロバイアス再現性 | 30μg、1σ | |
| スケールファクターの安定性 | 30ppm、1σ | |
| システムパフォーマンス | ||
| 起動時間 | 10分 | |
| 姿勢精度 | 0.01°、1σ | |
| ヘディング精度 | 0.4*秒(緯度)°、1σ | |
| 位置誤差（DVLあり） | 走行距離の1.5% | |
| 測定範囲 | ||
| 角速度 | ±300°/秒 | |
| 加速度 | ±40g | |
| 動作環境 | ||
| 動作温度 | -40℃～+70℃ | |
| 保管温度 | -55℃～+85℃ | |
| 振動 | 0.04g²/Hz @ 2-2000Hz | |
| 耐衝撃性 | 30g @ 6ms / 50g @ 11ms | |
| 電気的特性 | ||
| 動作電圧 | DC28V | |
| 消費電力 | ≤14W | |
| 通信インターフェース | RS422/RS232 | |
| 身体的特徴 | ||
| 寸法 (幅*奥行き*高さ) | 88*93*130mm | |
| 重さ | ≤1.4kg | |
