高性能GLR-90M慣性ナビゲーションシステム リングレーザージロ技術 戦闘実証済み 障害対策 自転調整
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
GLR-90M
原産地:
中国
認定:
CCS
最低注文数量:
1セット
支払い条件:
T/T
標準梱包:
カートンボックス
製品概要
GLR-90M ジャイロ コンパス & INS: 戦闘で実証済みのリング レーザー ジャイロ テクノロジーで、移動中の自動調整機能を備えています。 0.01°の機首方位精度を実現し、-40°C ～ 70°C で動作し、GPS/GNSS 入力を受け入れます。海軍、ミサイル、陸上ターゲティング用途に最適です。
製品カスタム属性
ハイライト
GLR-90Mジロコンパス
,保証付き慣性航法システム
,高性能ジロコンパス
製品説明

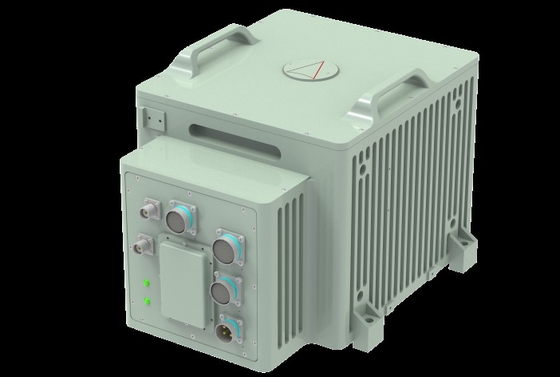

高性能GLR-90M型ジロコンパスと慣性ナビゲーションシステム
GLR-90M型ジロコンパスおよび慣性ナビゲーションシステムは,デジタルリングレーザージロ技術に基づく高性能慣性ナビゲーションユニットである.3つの単軸型90型リングレーザージロスコップとクォーツ柔軟性加速計を使用厳格な戦闘状況でも正確なデータを 提供します
主要 な 特徴
- 先進的なリングレーザージロ技術
- 戦闘で証明された信頼性
- AHRS+INSを単一のユニットに統合
- 移動中の反乱自己調整
- 複数の接続オプション: GPS/GNSS/Speed LOG DVL/USBL入力
- 設定可能なナビゲーションモード:INS/統合ナビゲーション
- すべてのタイプのキャリアと互換性
申請
- 海軍の船舶
- ミサイル・航空機システム
- 陸軍の指針と標的
- 潜水艦航海
性能仕様
| パラメータ | 仕様 |
|---|---|
| 設定時間 | 10分 (利用可能なデータ) 30分 (全姿勢パフォーマンス) |
| 支援なしの立場 | 1nm/4h,CFP 50 |
| 助力なしの速度 | 0.8m/s 1σ |
| 補助なしでロール&ピッチ | 0.01°C,1σ |
| 補助なしの出路 | 0.01*sec (φ) 度,1σ |
| GPS 支援でロール&ピッチ | 0.005°/h, 1σ |
| GPS 支援による方向性 | 00.008度 1σ |
| 回転率範囲 | ±400°/s |
| 加速範囲 | ±15g |
環境仕様
| パラメータ | 仕様 |
|---|---|
| 作業温度 | -40°Cから70°C |
| 保存温度 | -55°Cから85°C |
| 振動 | 0.04g2/hz @ 20-2000hz |
| ショック (作業状態) | 30g @ 6m/s |
| ショック (生存) | 50g @ 11m/s |
電気・物理仕様
| パラメータ | 仕様 |
|---|---|
| 電源 | 28V DC |
| インターフェース | RS422/RS232/CAN/イーサネット |
| サイズ (W*D*H) | 328*280*225mm |
| 体重 | ≤21kg |
| 電力消費量 | ≤35W |
