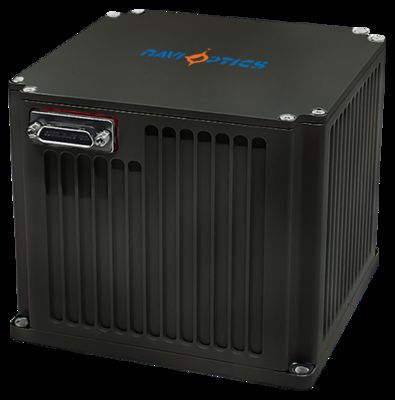

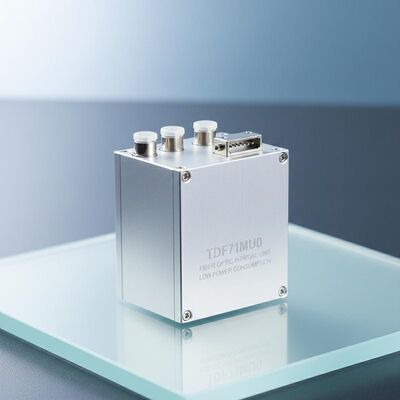

小型 軽量 TDF71IMU0 低電力消費の光ファイバー慣性ユニット
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDF71IMU0
原産地:
中国
最低注文数量:
1セット
支払い条件:
L/C、T/T
標準梱包:
カートンボックス
製品概要
TDF71IMU0 光ファイバー慣性ユニット: コンパクト (130×130×110mm)、軽量 (≤2.2kg)、低電力 (≤15W)。高精度: 0.01°/h のジャイロ安定性、20μg の加速度計誤差。 -40℃～60℃で動作し、無人システムやミサイルプラットフォームに最適です。
製品カスタム属性
ハイライト
small fiber optic inertial unit
,lightweight IMU low power
,TDF61IMU0 inertial measurement unit
製品説明
小型 軽量 TDF71IMU0 光ファイバー慣性ユニット
低消費電力を有する光ファイバー慣性装置 無人機,水/魚雷兵器,陸上,空中,小規模で高精度な慣性測定を必要とするミサイル兵器プラットフォーム.
性能仕様
ギロスコップの性能
| パラメータ | 仕様 | 価値 | 注記 |
|---|---|---|---|
| バイアス安定性ゼロ (100s) | 0.01°/h | ||
| バイアス安定性ゼロ (10s) | 0.03°/h | ||
| 変化温度ゼロバイアス | 0.05°/h | ||
| 全温度スケール因数 | ≤150ppm | ||
| ランダムウォーク係数 | 0.002°/√h | ||
| 入力範囲 | 400°/s |
アクセレロメーター性能
| パラメータ | 仕様 | 価値 | 注記 |
|---|---|---|---|
| 偏差 月間エラー | 20μg | ||
| ゼロバイアス温度感度 | 20μg/°C | ||
| スケールファクタ 月間エラー | 20ppm | ||
| スケール因子温度感度 | 20ppm/°C | ||
| 入力範囲 | ±20g |
ユニットの特徴
| パラメータ | 仕様 | 価値 | 注記 |
|---|---|---|---|
| 動作温度 | -40°Cから60°C | ||
| 貯蔵温度 | -45°Cから70°C | ||
| 電源 | 18~36V DC | ||
| 安定した電力消費 | ≤15W | 起動時: ≤25W |
通信プロトコル
ユニバーサルデバッグインターフェース,ボードレート460800, 8つのデータビット,1つのストップビット,チェックサムなし,低階から高階の送信.
| バイト | メッセージの内容 | タイプ | 注記 |
|---|---|---|---|
| 1〜2 | フレームヘッダ | 炭 | 0x5A,0x54 |
| 3 | フレーム長さ | 炭 | 0x1E |
| 4 | フレームID | 炭 | 0x04 |
| 5 から 8 | フレーム番号 | int | 200Hzの蓄積 |
| 9-11 | X アクセレロメーター出力 | char*3 | 注記 1 |
| 12〜14 | Y アクセレロメーター出力 | char*3 | |
| 15 から 17 まで | Z加速器出力 | char*3 | |
| 18から20 | X ギロスコップ出力 | char*3 | 注記 2 |
| 21〜23 | Y ギロスコップ出力 | char*3 | |
| 24から26 | Z ギロスコップ出力 | char*3 | |
| 27 | 準備金 | 炭 | |
| 28〜31 | 準備金 | int | |
| 32〜33 | 準備金 | 短く | |
| 34 | チェックサム | バイト合計 4-33 |
電気インターフェース
外部インターフェースには,電源,RS422通信,および100Mbpsイーサネットが含まれます.ソケットモデル:J30JM-37ZKP,マッチングプラグ:J30J-37TJL.
| ピン | 接続性 | シグナル名 | 信号の特徴 |
|---|---|---|---|
| 1,2 | 外部電源 | PCS電源が正 | 24V |
| 3,4 | PCS 電源供給場 | パワーグラウンド | |
| 5 | 200Hz 信号出力 | IMU_TX1+ | IMU出力データは正 |
| 6 | IMU_TX1- | IMU出力データ | |
| 9 | 同期信号 | IMU_SYN+ | IMU同期信号が正 |
| 10 | IMU_SYN- | IMU同期信号が消える |
サイズ
- 寸法: 130mm * 130mm * 110mm (±1mm,コネクタを除く)
- 設置サイズ:120mm*120mm
- 設置開口: 4-Φ5.3mm
- 体重: ≤2.2kg
