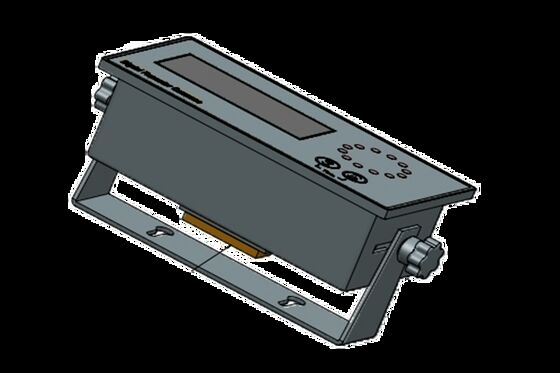

TDD-5 デジタルリピッター・コンパス 0.1° 正確性,24V DC電源,船舶ナビゲーションのためのRS422/RS232インターフェース
主要 な 特質
ブランド名:
Navioptics
モデル番号:
TDD-5
原産地:
中国
認定:
CCS
最低注文数量:
1
支払い条件:
T/T
製品概要
TDD-5 デジタル リピーター コンパス: 0.1° の精度、IP22 保護、RS422/RS232 インターフェイスを備えたコンパクトなマリン コンパス。明るさを調整できるアナログ/デジタルディスプレイを備え、確実な方位伝達を実現します。
製品カスタム属性
寸法:
外形寸法図に示す
重さ:
約1kg
正確さを読むこと:
0.1°
動作温度:
-15℃～+60℃
電圧:
DC24V
消費電力:
約6W
製品説明
TDD-5 デジタルリピーターコンパス
製品概要
TDD-5 デジタル リピーター コンパスは、コンパクトなデザインと、埋め込み、壁掛け、デスクトップ構成などの柔軟な設置オプションを特徴とする最新のリピーター コンパスです。この先進的な機器は、ジャイロコンパスから船の船首方位データを船上の任意の場所に送信します。
最新の電子技術とコンピュータ技術を利用して、リピータ コンパスは、ジャイロコンパスの設置場所に関係なく、地理的北に対する船首と船尾のラインを正確に決定します。
コンパスはアナログとデジタルのデュアル表示モードを提供し、フロントパネルのボタンで照明の明るさを制御できます。
技術仕様
| 仕様 | 詳細 |
|---|---|
| 寸法 | 外形寸法図に示すとおり |
| 重さ | 約1kg |
| 読み取り精度 | 0.1° |
| 保護レベル | IP22 |
| 動作温度 | -15℃～+60℃ |
| 電圧 | DC24V |
| 消費電力 | 約6W |
| シリアルインターフェースの見出し | RS422 または RS232 (NMEA) |
| RS422ポート | 4800 ボー、1 スタート ビット、1 ストップ ビット、パリティなし |
| サイクルタイム | 120ミリ秒 |
NMEAインターフェース準拠:情報伝送は NMEA0183 バージョン 2.00 (IEC 61162-1) に準拠します。サポートされているステートメントは次のとおりです。
- $xxHDTxxx.x,T*cc<CR><CF>
- $xxHDM,xxx.x,T*cc<CR><CF>
- $xxHDGxxx.x,,*cc<CR><LF>
ここで: xxx.x はリピーター コンパスのヘディング値を表し、*CC は 16 進チェック ビット (00 ～ FF)、<CR> は Enter、<CF> は移行を表します。
寸法図
