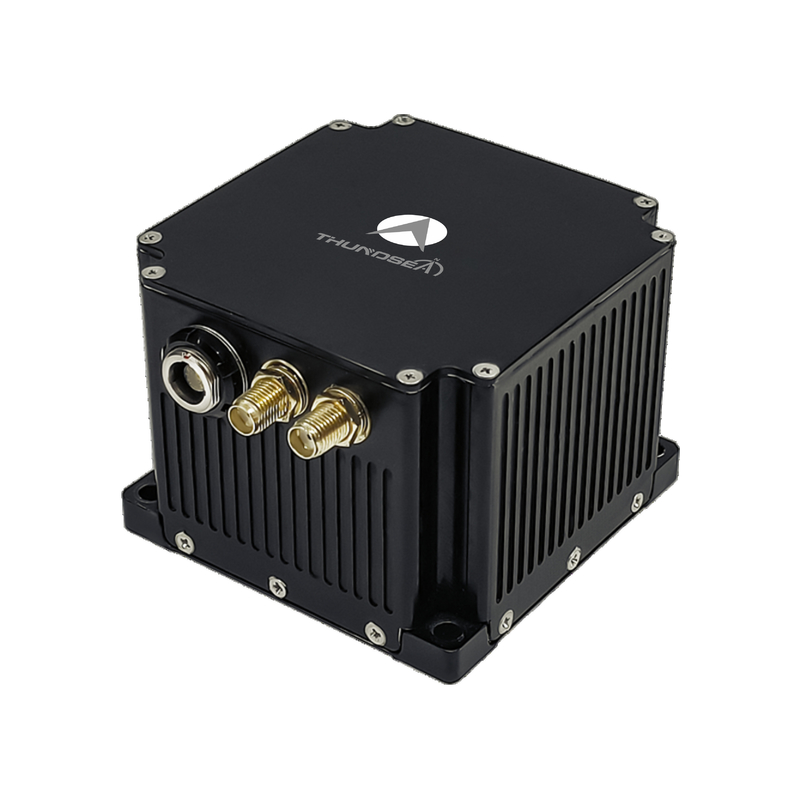

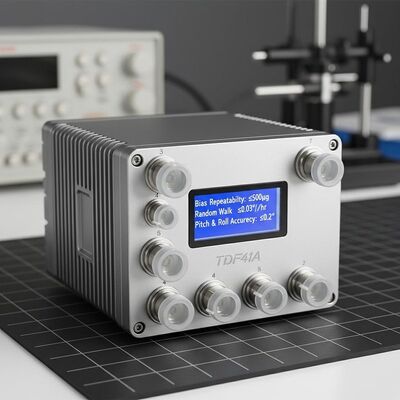

航空ナビゲーション TDF41A 空中用光学ジロ慣性ナビゲーションシステム ≤500μgバイアス重複性, ≤0.03°/√hrランダムウォーク, ≤0.2°ピッチ&ロール精度
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDF41A
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月10セット
納期:
5~8 営業日
支払い条件:
L/C,T/T
標準梱包:
カートンボックス
製品概要
TDF41A 航空光学ジャイロ慣性ナビゲーション システムは、≤ 1nm/10 分の位置精度、≤ 0.2° のピッチ/ロール精度を実現し、マルチセンサー フュージョンをサポートします。 MTBF 20,000 時間以上、動作範囲 -40℃ ～ 60℃、コンパクトな 500g 設計により、固定翼/回転翼 UAV に最適です。
製品カスタム属性
ハイライト
TDF41A
,空中での光学ジロ慣性ナビゲーション
,航空航海
月 バイアス 繰り返し:
輸出スタンダー梱包
月 スケール因数 正確さ:
受注生産
バイアスの再現性:
95%コットン、5%スパンデックス
スケール因子精度:
100kg
ランダムな歩き方:
夏/春
ピッチ&ロール 正確さ:
≤0.2°
見出しの精度:
≤1°秒 (L)
製品説明
航空ナビゲーション TDF41A 航空用光学ジロ慣性ナビゲーション
製品概要
TDF41A航空用光学ジロ慣性ナビゲーションシステムは,ストラップダウンまたはディザーされた慣性ナビゲーションアーキテクチャを使用したコアセンサーとして光学ジロとクォーツ加速計を使用する.高速ナビゲーションソフトリアルタイムナビゲーションデータを提供し,利用者の要求に基づいて衛星,天体,高度計,ラジオ,視覚ナビゲーションシステムとの統合をサポートします.
応用分野
固定翼UAV,回転翼UAV,特殊空中車両に適しています.
性能特性
- 地上の振動プラットフォームに並べられ,飛行中に並べられる
- 自動アライナメント,移動ベースアライナメント,および転送アライナメントの間の切り替えをサポート
- 衛星,天体,高度計,無線,視覚ナビゲーションデータとマルチセンサ融合能力
- 統合されたシステム故障検出とアラーム機能
テクニカル仕様
| パラメータタイプ | 仕様 |
|---|---|
| アクセレロメーター 月 バイアス 繰り返し | ≤500μg |
| アクセレロメーター 数ヶ月 スケール因子の精度 | ≤500ppm |
| ジロバイアスの繰り返し性 | ≤0.1°/h |
| ダイロスケール因子精度 | ≤300ppm |
| ジロランダムウォーク | ≤0.03°/√h |
| 位置精度 (純慣性) | ≤1nm/10分 |
| 位置精度 (INS + 衛星) | 衛星の精度より良い |
| 速度精度 (INS + 衛星) | ≤0.2m/s |
| 角率 | ≥±400°/秒 |
| 角加速 | 100000°/秒2 |
| 加速 | >40g |
| 角 的 な 態度 | どんな 指導 も |
| アライナインメント 時間 | ≤5分 |
| 入力/出力 | 2 RS422 シリアルポート |
| AHRS 方向の精度 (衛星) | ≤1°秒 (L) |
| AHRSピッチ&ロール精度 (衛星) | ≤0.2° |
| 電力消費量 | <10W |
| サイズ | 70*70*53mm |
| 体重 | <500g |
| 動作温度 | -40°Cから+60°C |
| 衝撃耐性 | 15g 半シナス波 11ms |
| 入力電圧 | DC24V ((±25%) |
| 冷却方法 | マウントプレートへの伝導 |
| 振動抵抗 | 20~2000Hz 6.06g |
| MTBF | >20000時間 |
