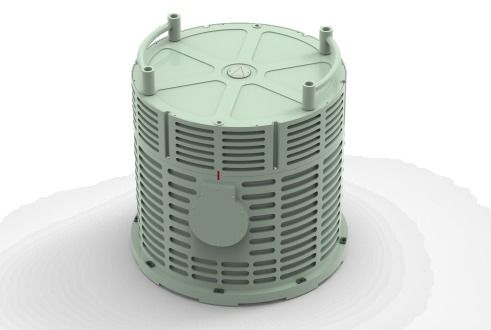

モデル DINS-100 国際規格の高精度双軸ローータリーレーザージロ慣性ナビゲーションシステム
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
DINS-100
原産地:
中国
認定:
CCS
最低注文数量:
1セット
支払い条件:
T/T
標準梱包:
カートンボックス
製品概要
モデル DINS-100: 2nm/10d の位置決め精度、0.005° の姿勢精度を備えた高精度 2 軸回転レーザー ジャイロ INS。自律キャリブレーション、完全温度補償、海洋およびミサイル用途向けの優れた環境適応性を備えています。
製品カスタム属性
ハイライト
デュアル軸ロータリーレーザー ジャイロ
,高精度の慣性ナビゲーションシステム
,保証付きレーザー ジャイロ ナビゲーション システム
セトリングタイム:
6時間
位置:
2nm/10d, ピーク
速度:
0.5m/s、1σ
態度:
0.005度, 1σ
見出し:
0.008×sec(Lat) deg, 1σ
巻き上げ:
5cm または 5%
使用温度:
-40℃~+55℃
保管温度:
-55℃~+70℃
寸法（幅×奥行き×高さ）:
φ550×500 mm
重さ:
≤60kg
製品説明
モデル DINS-100 高精度 2 軸回転レーザー ジャイロ慣性航法システム
DINS 100 2 軸回転レーザー ジャイロ慣性ナビゲーション システムは、卓越した精度と信頼性を必要とする要求の厳しい用途向けに設計された高性能慣性ナビゲーションおよび測定機器です。
システム概要
このシステムには、90 型 2 周波機械振動レーザー ジャイロスコープと石英屈曲加速度計技術が組み込まれています。高度な高精度誤差校正、温度補償、および誤差自己補償技術を備えた二軸回転式オンライン自律校正により、システムのパフォーマンスが大幅に向上します。
包括的な電磁シールド設計、熱バランスの最適化、振動モード解析、シーリング設計、および厳格な製造プロセスを通じて、このシステムはミッションクリティカルな運用に優れた環境適応性を実現します。
主な特長
- 高精度90型2周波マシンシェイクレーザージャイロスコープ
- 2軸回転自己校正および誤差自己補正
- 静的ベースと移動ベースの初期位置合わせ機能
- 全温度範囲にわたる包括的な誤差パラメータの校正と補償
- プリセットGNSS/走行距離計/トリップメーターインターフェイスの互換性
- さまざまなナビゲーションモードに合わせて構成可能
- 優れた環境適応性
- 国際規格への準拠
アプリケーション
- 船舶ナビゲーションシステム
- 水中潜水艦航行
- ミサイル発射ロケットの位置と方向
- 高精度姿勢計測
性能仕様
| 起動時間 | 6時間 |
| 純粋な慣性位置 | 2nm/10d、ピーク |
| 純粋な慣性速度 | 0.5m/s、1σ |
| 純粋な慣性姿勢 | 0.005度、1σ |
| 純粋な慣性ヘディング | 0.008*秒(緯度)度、1σ |
| ヒーブ | 5cmまたは5% |
測定範囲
| 角速度 | ±400度/秒 |
| 加速度 | ±20g |
作業環境
| 使用温度 | -40℃～+55℃ |
| 保管温度 | -55℃～+70℃ |
| 振動 | 0.04g²/hz @ 20-2000hz |
| 耐衝撃性 | 30g @ 6ms で通常動作 / 50g @ 11ms で損傷なし |
電気的特性
| 動作電圧 | DC28V |
| 消費電力 | ≤200W |
| 通信インターフェース | RS422/RS232/CAN/イーサネット |
身体的特徴
| 寸法 (幅 * 奥行き * 高さ) | φ550×500mm |
| 重さ | 60kg以下 |
