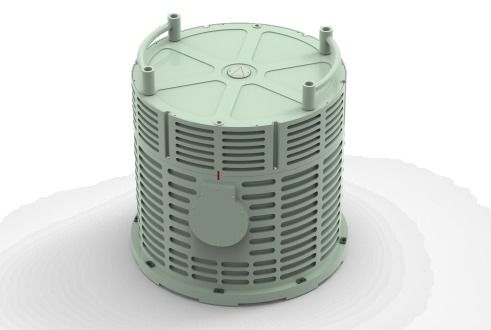

モデル DINS-100 高精度 双軸ローータリーレーザージロ慣性ナビゲーションシステム
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
DINS-100
原産地:
中国
認定:
CCS
最低注文数量:
1セット
支払い条件:
T/T
標準梱包:
カートンボックス
製品概要
モデル DINS-100: 2nm/10d の位置決め精度、0.005°の姿勢精度、軍用グレードの耐久性を備えた高精度 2 軸回転レーザー ジャイロ INS。自律校正、完全温度補償、海洋およびミサイル用途向けの優れた環境適応性を備えています。
製品カスタム属性
ハイライト
デュアル軸ロータリーレーザー ジャイロ
,高精度の慣性ナビゲーションシステム
,保証付きレーザー ジャイロ ナビゲーション システム
セトリングタイム:
6時間
位置:
2nm/10d, ピーク
速度:
0.5m/s、1σ
態度:
0.005度, 1σ
見出し:
0.008×sec(Lat) deg, 1σ
巻き上げ:
5cm または 5%
使用温度:
-40℃~+55℃
保管温度:
-55℃~+70℃
寸法（幅×奥行き×高さ）:
φ550×500 mm
重さ:
≤60kg
製品説明
モデル DINS-100 高精度 双軸回転レーザージロ慣性ナビゲーションシステム
DINS 100 dual-axis rotary laser gyro inertial navigation system is a high-performance inertial navigation and measurement equipment designed for demanding applications requiring exceptional precision and reliability.
システム概要
システムには 90 型 2 周波数機械振動レーザージロスコップとクォーツ屈曲加速計技術が組み込まれています 高精度の誤差校正,温度補償,誤差自補技術による2軸回転型オンライン自動校正により システムの性能が著しく向上します.
電気磁気シールド設計 熱バランス最適化 振動模様分析 密封設計 厳格な製造プロセスシステムはミッション・クリティカル・オペレーションに優れた環境適応性を備えています.
主要 な 特徴
- 高精度90型 2周波数機械の振動レーザージロスコップ
- 双軸回転式自己校正と誤差自己補償
- 静的ベースと移動型ベースの初期アライナメント能力
- 完全な温度範囲の誤差パラメータの包括的な校正と補償
- 前設定されたGNSS/オドメーター/トリップメーターインターフェース互換性
- 異なるナビゲーションモードに設定可能
- 優れた環境適応性
- 軍事基準の遵守
申請
- 船舶ナビゲーションシステム
- 水中潜水艦航海
- ミサイル打ち上げ機の位置付けと方向付け
- 高精度な姿勢測定
性能仕様
| 開始時間 | 6時間 |
| 純慣性位置 | 2nm/10d,ピーク |
| 純粋慣性速度 | 0.5m/s 1σ |
| 純粋 な 慣性 的 な 態度 | 0.005度, 1σ |
| 純慣性方向 | 0.008*sec (Lat) deg, 1σ |
| ハイブ | 5cm または 5% |
測定範囲
| 角速度 | ±400°/s |
| 加速 | ±20g |
労働環境
| 作業温度 | -40°Cから+55°C |
| 貯蔵温度 | -55°Cから+70°C |
| 振動 | 0.04g2/hz @ 20-2000hz |
| 衝撃耐性 | 30g @ 6ms で正常動作 / 50g @ 11ms で損傷はありません |
電気特性
| 稼働電圧 | 28VDC |
| 電力消費量 | ≤200W |
| 通信インターフェース | RS422/RS232/CAN/イーサネット |
身体 的 な 特徴
| 寸法 (W * D * H) | φ550 * 500 mm |
| 体重 | ≤60kg |
