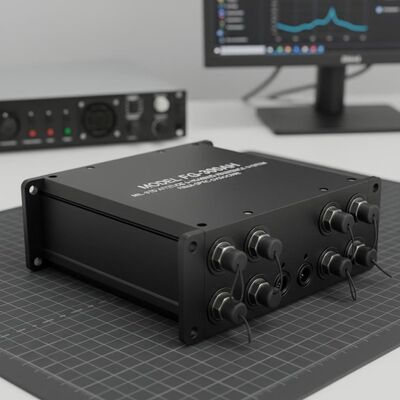

モデル FG-300AH 費用対効果の高い軍用標準の姿勢と方向参照システム
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
FG-300AH
原産地:
中国
認定:
CCS
最低注文数量:
1セット
支払い条件:
T/T
標準梱包:
カートンボックス
製品概要
軍用グレードの耐久性を備えたコスト効率の高い FG-300AH AHRS。光ファイバージャイロ、0.01°の姿勢精度を備え、-40°C ～ +70°C で動作します。船舶、車両、アンテナ安定化アプリケーションに最適です。
製品カスタム属性
ハイライト
費用対効果の高い姿勢の表記基準システム
,FG-300AH慣性ナビゲーションシステム
,保証付きの手頃な価格の AHRS
製品説明
モデルFG-300AH 姿勢と方向性参照システム
FG-300AH姿勢と方向参照システム (AHRS) は,立体姿勢,角速度,加速このシステムは,軍事基準に従って製造され,厳しい環境でも信頼性の高いパフォーマンスを提供します.
システム概要
FG-300AHは光ファイバー回転鏡技術とクォーツ屈曲加速計を利用し,高精度エラー校正と補償によりシステムの精度を達成する.電磁シールドを含む高度な技術機能熱バランス設計,振動モダルの分析,密封設計,厳格な製造プロセスは,環境への適応性を確保します.
主要 な 特徴
- 費用対効果の高い光ファイバージロ技術
- システムレベルのエラーパラメータの校正と補償
- 全温度領域の温度補償
- 動揺防止の自己調整と移動ベースの自己調整
- 衛星ナビゲーション,メーター,DVLシステムに対応する
- 統合ナビゲーションとダムナビゲーションモードの設定可能
- 軍事基準で作られた
申請
- 低精度・中精度の海上コンパスシステム
- 車両のナビゲーションと制御
- アンテナの安定制御
- 態度の表記
- AUVの位置と方向性
テクニカル仕様
| ギロスコップの性能 | ||
|---|---|---|
| バイアス安定性ゼロ | 0.1°/h, 1σ | |
| バイアスの繰り返しがゼロ | 0.1°/h, 1σ | |
| スケールファクター非線形性 | 50ppm, 1σ | |
| アクセレロメーター性能 | ||
| バイアス安定性ゼロ | 30μg,1σ | |
| バイアスの繰り返しがゼロ | 30μg,1σ | |
| スケールファクター安定性 | 30ppm, 1σ | |
| システム性能 | ||
| 開始時間 | 10分 | |
| 姿勢の正確さ | 0.01°, 1σ | |
| 航路の正確さ | 0.4*sec (Lat) °, 1σ | |
| 位置誤り (DVL) | 1走った距離の0.5% | |
| 測定範囲 | ||
| 角速度 | ±300°/s | |
| 加速 | ±40g | |
| 操作環境 | ||
| 動作温度 | -40°Cから+70°C | |
| 保存温度 | -55°Cから+85°C | |
| 振動 | 0.04g2/Hz @ 2〜2000Hz | |
| 衝撃耐性 | 30g @ 6ms / 50g @ 11ms | |
| 電気特性 | ||
| 稼働電圧 | 28VDC | |
| 電力消費量 | ≤14W | |
| 通信インターフェース | RS422/RS232 | |
| 身体 的 な 特徴 | ||
| サイズ (W*D*H) | 88 * 93 * 130mm | |
| 体重 | ≤1.4kg | |
