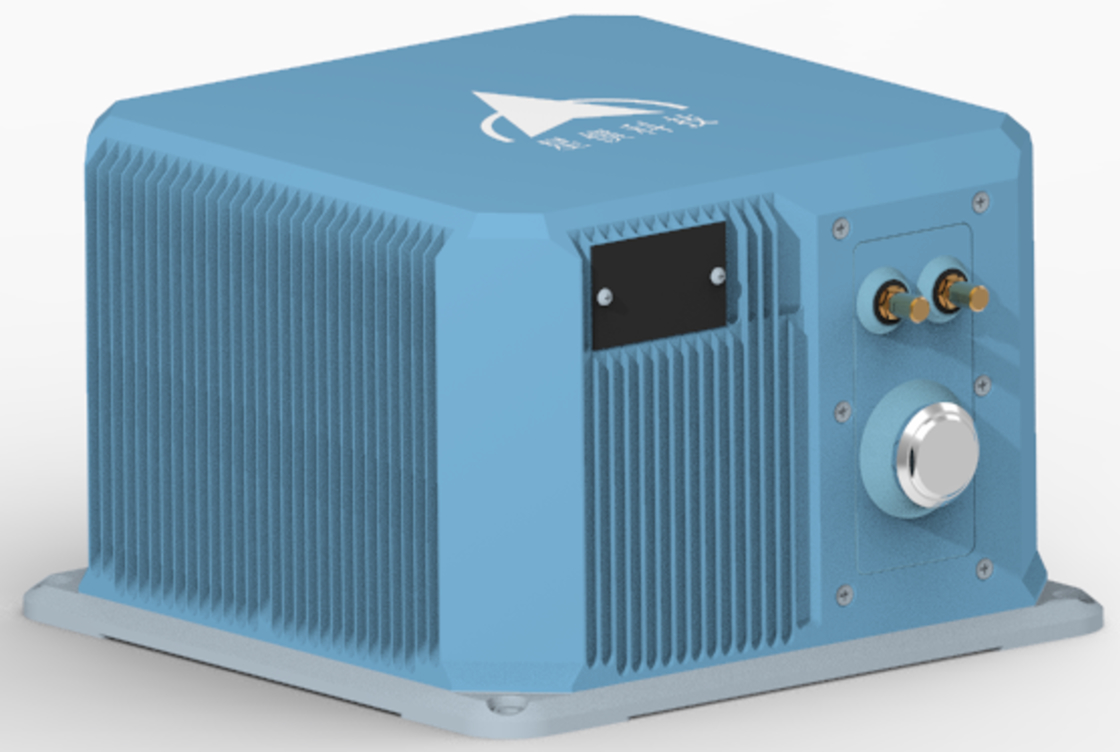

ダイナミック測定のための高精度で軽量な小型TDFG99IMU光ファイバー慣性ユニット
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDFG99IMU
原産地:
中国
認定:
CCS
最低注文数量:
1セット
支払い条件:
L/C、T/T
標準梱包:
カートンボックス
製品概要
小型 TDFG99IMU 光ファイバー慣性ユニット このコンパクトで軽量な光ファイバー慣性装置は 低電力消費で高精度で 8点振動抑制機能で高い衝撃や振動の環境で信頼性の高い性能を保証する. 純粋なストラップダウンアプリケーションに理想的,それは次の世代の無人プラットフォーム,水中/魚雷システム,および土地,空中,ミニチュア化されても高精度慣性技術を必要とするミサイル兵器プラットフォーム. 主要 な 特徴 コンパクトで軽量で 低消費電力 高精度の光ファイバー技術 高い影響環境における8点振動減圧 純ストラップダウンの用途に適しています 角運動と線形運動の動的測定 次世代の無人機と互換性がある 性...
製品カスタム属性
ハイライト
小型光ファイバー慣性ユニット
,高精度IMUセンサー
,軽い慣性測定装置
ゼロバイアス安定性（100S）:
0.005°/h
ゼロバイアス安定性（10S）:
0.01°/h
可変温度ゼロバイアス安定性:
0.02°/h
完全な温度スケール係数:
≤150ppm
ランダムウォーキング係数:
0.001°/h
入力範囲:
400°/s
製品説明
小型 TDFG99IMU 光ファイバー慣性ユニット
このコンパクトで軽量な光ファイバー慣性装置は 低電力消費で高精度で 8点振動抑制機能で高い衝撃や振動の環境で信頼性の高い性能を保証する. 純粋なストラップダウンアプリケーションに理想的,それは次の世代の無人プラットフォーム,水中/魚雷システム,および土地,空中,ミニチュア化されても高精度慣性技術を必要とするミサイル兵器プラットフォーム.
主要 な 特徴
- コンパクトで軽量で 低消費電力
- 高精度の光ファイバー技術
- 高い影響環境における8点振動減圧
- 純ストラップダウンの用途に適しています
- 角運動と線形運動の動的測定
- 次世代の無人機と互換性がある
性能仕様
ギロスコップの性能
| 性能指標 | 仕様 | 価値 | 注記 |
|---|---|---|---|
| バイアス安定性ゼロ (100s) | 偏差ゼロの安定性 | 0.005°/h | |
| バイアス安定性ゼロ (10s) | 偏差ゼロの安定性 | 0.01°/h | |
| 変化温度ゼロバイアス | 偏差ゼロの安定性 | 0.02°/h | |
| スケール因子 | 全温度スケール因数 | ≤150ppm | |
| ランダムウォーク係数 | 他の指標 | 0.001°/h | |
| 入力範囲 | 他の指標 | 400°/s |
アクセレロメーター性能
| 性能指標 | 仕様 | 価値 | 注記 |
|---|---|---|---|
| 偏差 月間総合誤差 | 偏差指数 | 20μg | |
| ゼロバイアス温度感度 | バイアスゼロ指標 | 20μg/°C | |
| スケールファクター 月間総合エラー | スケール因子 | 20ppm | |
| スケール因子温度感度 | スケール因子 | 20ppm/°C | |
| 入力範囲 | 範囲表示 | ±20g |
ユニットの特徴
| カテゴリー | 仕様 | 価値 | 注記 |
|---|---|---|---|
| 環境性能 | 操作温度 | -40°C~60°C | |
| 環境性能 | 貯蔵温度 | -45°C〜70°C | |
| 一般的要件 | 電源 | 18V36V (DC) | |
| 一般的要件 | 安定した電力消費 | ≤15W | 起動時の電力消費 ≤ 25W |
電気インターフェース
| ピン | 接続性 | シグナル名 | 信号の特徴 |
|---|---|---|---|
| 39,40 | 外部電源 | PCS電源が正 | 24V |
| 41,42 | 外部電源 | PCS 電力供給地 | パワーグラウンド |
| 5 | 200Hz信号出力 | IMU_TX1+ | IMU出力データは正 |
| 6 | 200Hz信号出力 | IMU_TX1- | IMU出力データ |
| 9 | シンクロニゼーション信号 | IMU_SYN+ | IMU同期信号が正 |
| 10 | シンクロニゼーション信号 | IMU_SYN- | IMU同期信号が消える |
構造 の 外見 と 寸法
